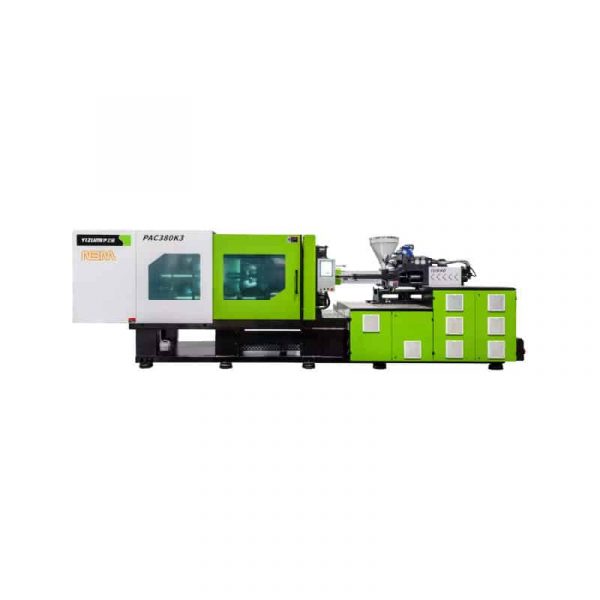

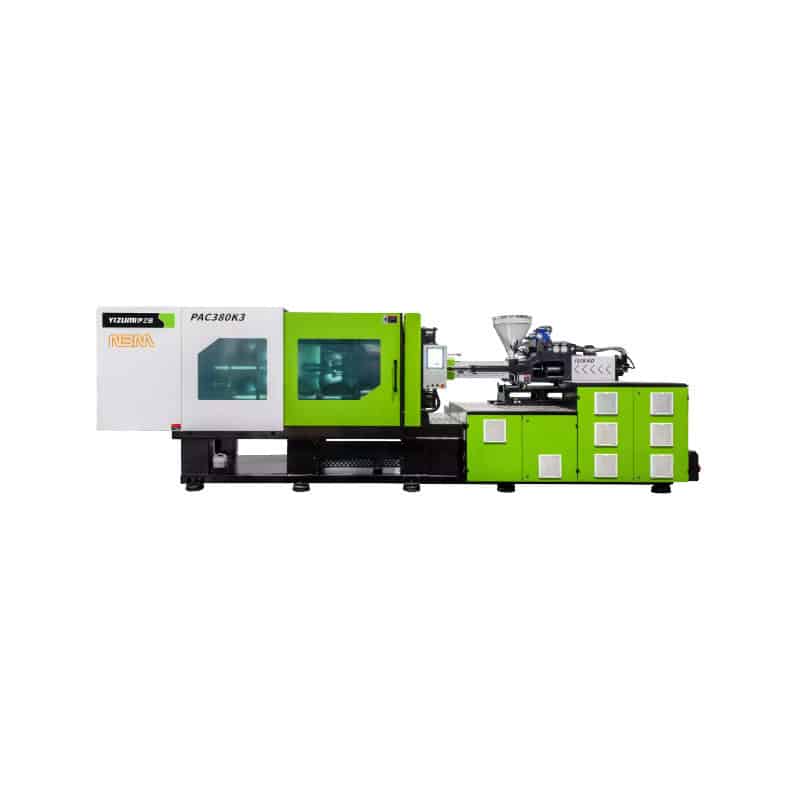

دستگاه تزریق پلاستیک های اسپید ایزومی سری PAC و PAC-K3

مشخصات کلی دستگاه

• کلاس دستگاه: های-اسپید
• سیستم قدرت: هیدرولیکی- سروو موتور نسل سوم
• کنترلر: KEBA (اتریش)
• نیروی گیره: 150-550 تن
• وزن تزریق: تا 2.1 کیلوگرم (PS)
• کاربرد: تولید ظروف یکبارمصرف، سطل، قطعات دیواره نازک

  • خدمات پس از فروش به سراسر کشور
  • پاسخگویی 24 ساعته و خدمات سریع
  • تامین قطعات و لوازم یدکی اصلی
  • آموزش تخصصی به مشتریان
  • بیش از دو دهه تجربه در صنعت
  • مشاوره 0 تا 100 خطوط تزریق پلاستیک
واحد گیره

واحد گیره دستگاه تزریق پلاستیک های-اسپید ایزومی

واحد گیره دستگاه تزریق پلاستیک وظیفه تامین نیروی قفل به منظور جلوگیری از باز شدن قالب و سرریز مواد از حفره­‌های قالب را بر عهده دارد. چنانچه نیروی گیره از مقدار مورد نیاز کمتر باشد، نیروی ناشی از فشار مواد باعث فاصله گرفتن صفحات قالب و تشکیل پلیسه (Flash) می‌­شود که یکی از مشکلات رایج در تزریق پلاستیک به شمار می‌رود. دستگاه‌های سری PAC و PAK-K3 ایزومی به صورت اختصاصی برای تولید ظروف جداره نازک به کار می‌روند و به گونه‌ای طراحی شده‌اند که در برابر شدیدترین تنش­های ناشی از تزریق سریع مواد، بالاترین مقاومت را از خود نشان دهند. بازوها و صفحات گیره این دستگاه­‌ها از جنس چدن داکتیل QT500-7A با بالاترین کیفیت ساخته شده که با استفاده از پیشرفته­‌ترین ماشین‌های CNC ژاپنی و طی فرآیندی بسیار دقیق ماشین‌کاری می‌شوند. از آنجا که افزایش نرخ تولید و تیراژ تولید روزانه محصول برای تولید ظروف بسته‌بندی و یکبارمصرف اهمیت ویژه­‌ای دارد، مکانیزم گیره دستگاه­‌ تزریق های-اسپید ایزومی به گونه‌ای طراحی شده است که سریع‌ترین حرکت را داشته باشد. همچنین امکانات دیگری نیز به صورت سفارشی قابل افزودن است، به عنوان مثال جک پران در این دستگاه­ می­‌تواند همزمان با شروع باز شدن گیره اقدام به پران قطعه کند که این قابلیت زمان سیکل تولید محصول را کاهش می‌دهد. از دیگر امکانات سفارشی این دستگاه افزودن شیر پروپرشنال پر سرعت برای کنترل حرکت گیره است که می­‌تواند تا 20% سرعت حرکت گیره را بالا ببرد.

واحد گیره با مهندسی آلمانی

  • انجام تمامی مراحل طراحی و تست گیره در کشور آلمان
  • استفاده از قطعات الکترونیکی ساخت آلمان
  • توزیع یکنواخت تنش بر روی صفحات گیره
  • سیستم روانکاری اتوماتیک
  • کفشک ضد سایش از جنس فسفر-برنز
  • تکرار پذیری موقعیت بازشو صفحه متحرک با دقت 2 میلی­متر
  • تکرار پذیری نیروی گیره با دقت 1%
  • قابلیت حرکت همزمان پران و بازشو گیره
  • دارای کوتاه‌ترین زمان سیکل خشک

واحد کنترل

واحد کنترل دستگاه تزریق پلاستیک های-اسپید ایزومی

کنترلر دستگاه تزریق پلاستیک نقشی حیاتی در عملکرد دستگاه دارد و بسیاری از ویژگی­‌ها مانند سرعت، دقت، سهولت تنظیم و پایداری کارکرد دستگاه به آن بستگی دارد. شرکت اتریشی KEBA به عنوان معتبرترین سازنده کنترلر دستگاه تزریق پلاستیک شهرتی جهانی دارد و همواره بر لبه فناوری در حال حرکت است. کنترلر KEBA مورد استفاده بر روی دستگاه­ تزریق های-اسپید ایزومی از نوع Expandable است و از قابلیت افزایش تعداد ورودی و خروجی ­ها (I/O) برخوردار است. با استفاده از این ویژگی قادر خواهید بود تا در صورت نیاز تعداد زون‌های کنترل گرمای سیلندر را افزایش دهید و یا از شیرهای سکوئنس کنترل استفاده کنید.

سیستم کنترل ارتقاء یافته KEBA

  • رابط گرافیکی ساده و کاربرپسند به زبان فارسی
  • سرعت پردازش بسیار بالا
  • قابلیت ذخیره‌سازی تنظیمات برای قالب‌­های متعدد
  • دارای پورت USB
  • صفحه نمایش 10 اینچی با رزولوشن بالا
  • دارای قابلیت پایش کیفیت آنلاین و پشتیبانی از اتوماسیون هوشمند Industry 4.0
  • سریExpandable با قابلیت توسعه تعداد ورودی و خروجی­‌ها (I/O) برای کاربردهای ویژه
واحد تزریق

واحد تزریق دستگاه تزریق پلاستیک های-اسپید ایزومی

واحد تزریق دستگاه تزریق پلاستیک وظیفه ذوب، اختلاط و تزریق مواد و افزودنی‌ها به درون قالب را بر عهده دارد. برای تولید قطعات جداره نازک و ظروف یکبارمصرف لازم است مواد با سرعت بسیار زیادی به درون قالب تزریق شوند، سرعتی که که توسط دستگاه‌های یونیورسال قابل تامین نیست. دستگاه­‌های سری PAC و PAC-K3 ایزومی از سیستم تک جک تزریق با طراحی منحصر به فرد استفاده می­‌کنند که از ویژگی‌هایی مانند اینرسی پایین، شتاب‌گیری در زمان کوتاه و دقت بالا برخوردار است. علاوه بر این کیفیت چدن داکتیل QT500-7A مورد استفاده و ماشین‌کاری بسیار دقیق آن در کنار بهره­‌گیری از لینیرگاید برای حرکت کالسکه تزریق، باعث کارکرد دقیق و افزایش طول عمر دستگاه می‌شود.

واحد تزریق با طراحی اختصاصی ایزومی

  • سرعت تزریق تا 500 میلی­متر بر ثانیه
  • سرعت تزریق تا 800 میلی­متر بر ثانیه با استفاده از آکومولاتور
  • کاهش زمان سیکل تولید به دلیل سرعت بارگیری بسیار بالا
  • قابلیت تجهیز با عملگر تزریق و بارگیری برقی به صورت سفارشی
  • دارای لینیرگاید برای حرکت دقیق و کم‌اصطکاک
  • قابلیت نصب شات آف نازل (Shut-off nozzle)
  • قابلیت استفاده از هیتر مادون قرمز برای کاهش مصرف انرژی
  • انواع ماردون مطابق استاندارد DIN آلمان
معرفی دستگاه

معرفی دستگاه تزریق پلاستیک های اسپید ایزومی:

دستگاه تزریق پلاستیک های اسپید ایزومی سری PAC و PAC-K3 به آخرین فناوری موتور و درایو سروو به همراه سیستم کنترل حلقه بسته (Closed-loop) مجهز است. طراحی ویژه واحد تزریق و گیره این دستگاه ­را قادر ساخته است تا با حداکثر سرعت 800 میلی­متر بر ثانیه عمل تزریق را انجام دهد که تقریبا 10 برابر سریع‌­تر از دستگاه‌های تزریق پلاستیک یونیورسال است. چنین سرعت تزریق بالایی برای تولید قطعات و ظروف جداره نازک مانند انواع ظروف یکبار مصرف، ظروف بسته‌بندی مواد غذایی، سطل ماست و سطل رنگ ضروری است. مکانیزم گیره این دستگاه با هدف افزایش سرعت تولید و تحمل تنش‌های مکانیکی فوق العاده، طراحی شده است و به دلیل تکرارپذیری بالا می‌تواند به انواع ربات­‌های قطعه بردار، اینسرت‌گذار و IML مجهز شود. تیمی متشکل از 200 مهندس خبره آلمانی (مستقر در مرکز تحقیق و توسعه ایزومی در شهر آخن آلمان)، تک تک اجزاء این دستگاه را طراحی کرده و بر تولید آنها نظارت دارند. عملکرد بی‌نظیر دستگاه تزریق های-اسپید (High-Speed) ایزومی علاوه بر مهندسی آلمانی، از طریق بکارگیری قطعات بسیار با کیفیت مانند شیرهای هیدرولیک REXROTH آلمان، کنترلر KEBA اتریش، پمپ YUKEN ژاپن، درایو و سروو موتور MITSUBISHI ژاپن و خط‌کش‌های دیجیتال NOVOTECHNIK آلمان بدست می‌آید. یکی از ویژگی‌های سیستم تولید قدرت دستگاه‌­های سری PAC ایزومی، استفاده از سیستم کوپل مستقیم پمپ و سروو موتور است. به دلیل اتصال مستقیم موتور و پمپ، بازدهی و دقت دستگاه افزایش قابل ملاحظه‌­ای یافته است.

کاربردهای دستگاه تزریق پلاستیک های-اسپید ایزومی، سری PAC و PAC-K3:

  • تولید ظروف یکبارمصرف
  • تولید قطعات دیواره نازک
  • تولید سطل ماست
  • تولید تولید سطل رنگ
  • تولید درب بطری
  • تولید تجهیزات پزشکی یکبارمصرف
  • تولید قطعات پلاستیکی با نرخ تولید بالا

مشاوره رایگان خرید دستگاه تزریق پلاستیک!

16 دیدگاه برای دستگاه تزریق پلاستیک های اسپید ایزومی سری PAC و PAC-K3

  1. جعفر مددی

    برای تولید ظروف بسته بندی IML چه نوع ربات لیبیل گذاری رو توصیه می¬کنید؟

    • Amir Ferast

      برای تولید ظروف IML معمولاً دو نوع ربات صنعتی Top-Entry و Side-Entry به کار می روند. ربات های Top-Entry قیمت پایین تری دارند، اما سرعت عمل آنها کمتر است. در مقابل ربات های Side-Entry قیمت بالاتری دارند، اما سریع تر کار می کنند و زمان سیکل تولید را به طرز قابل توجهی کاهش می دهند. برای تولید ظروف IML باکیفیت و در تیراژ بالا، ربات های Side-Entry گزینه مناسب تری به شمار می روند.
