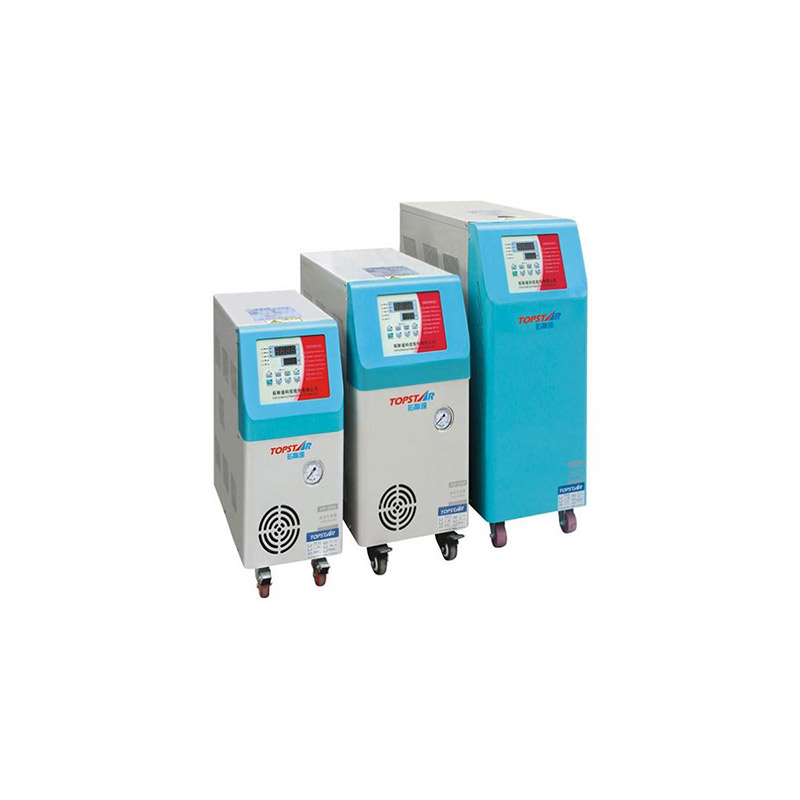

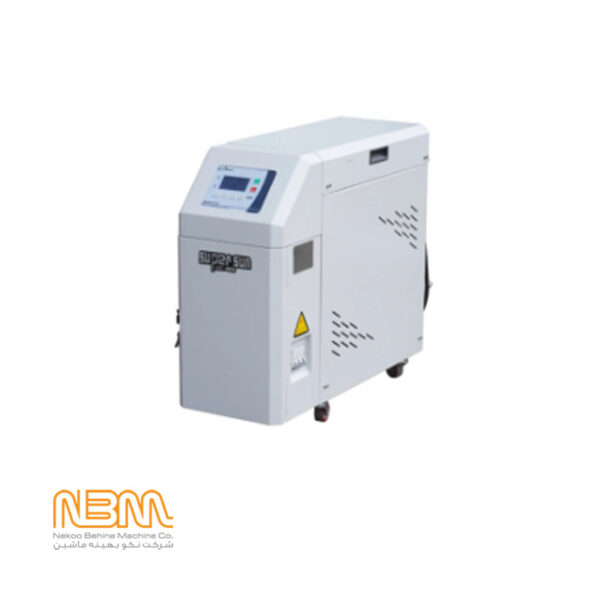

کنترل کننده دمای قالب

مشخصات کلی دستگاه

کنترل کننده دمای قالب برای پیش گرم کردن قالب و ثابت نگه داشتن دمای آن حین عملیات تزریق استفاده می شود. معمولاً در شروع کار دستگاه، قطعات تولیدی به صورت ناقص و یا با کیفیت پایین تولید می گردند، این مشکل در مناطق سردسیر بیشتر اتفاق می افتد و دلیل آن این است که قالب تا به دمای مورد نظر برای تولید قطعات با کیفیت برسد، مدت زمانی طول می کشد اما در صورت استفاده از کنترل کننده دمای قالب می توان از همان لحظه شروع به کار، قطعات کامل و با کیفیت را تولید نمود.

  • خدمات پس از فروش به سراسر کشور
  • پاسخگویی 24 ساعته و خدمات سریع
  • تامین قطعات و لوازم یدکی اصلی
  • آموزش تخصصی به مشتریان
  • بیش از دو دهه تجربه در صنعت
  • مشاوره 0 تا 100 خطوط تزریق پلاستیک
معرفی دستگاه
استفاده از کنترل کننده دمای قالب باعث کاهش ضایعات محصول، بالا رفتن سرعت تزریق، جلوگیری از هدر رفتن مواد و همچنین جلوگیری از آسیب رسیدن به قالب (مانند شکستن سمبه ها در اثر سرد بودن قالب، باقی ماندن مواد در قالب و ...) می­گردد. گرمکن قالب با ثابت نگه داشتن دمای قالب، تولید محصولاتی با سطوح صاف و صیقلی را میسر ساخته و کیفیت محصولات تولیدی را به طرز محسوسی ارتقاء می­دهد. کنترل کننده های دمای قالب به دو نوع روغنی و آبی تقسیم بندی می­شوند که در ادامه هر کدام از آنها معرفی شده ­اند:

کنترل کننده دمای قالب آبی:

سیال واسط در این دستگاه کنترل کننده دمای قالب آب بوده و با استفاده از این دستگاه می­توان دمای قالب را در بازه میان 25 تا 100 درجه سانتیگراد تنظیم و ثابت نگه داشت.

ویژگی ­های کنترل کننده دمای قالب آبی:

  • مجهز به سیستم کنترل دمای I.D با قابلیت تنظیم جداگانه دما در نقاط مختلف قالب که تا 35% باعث صرفه جویی در انرژی می­شود.
  • عایق بندی و ایزولاسیون کنترل پنل و بدنه دستگاه به منظور افزایش طول عمر قطعات الکتریکی.
  • دارای بست ایمنی برای لوله­ها
  • دارای سنسور دمای آب برگشتی
  • عملکرد اتوماتیک سیستم تهویه به محض روشن شدن دستگاه
  • مجهز به سیستم فشار شکن برای آب گرم
  • قابلیت انتخاب توان پمپ آب
  • استفاده از قطعات با کیفیت از برندهای OMRON و SIEMENS
  • قابلیت تنظیم دمای آب از 25 تا 120 درجه سانتیگراد
  • سرعت بالای افزایش و کاهش دما، ثبات دما و پایداری بالا با دقت 1± درجه سانتی­گراد
  • ایمنی بالا به همراه نمایش خطاهای سیستم با تعاریف ساده جهت نگهداری و تعمیر آسان حتی بدون نیاز به اپراتور حرفه ­ای

جدول مشخصات فنی کنترل کننده دمای قالب آبی

مدل واحد SPTCW-0605 SPTCW-0910 SPTCW-1210 SPTCW-1820 SPTCW-2420 SPTCW-2430 SPTCW-3650 SPTCW-0605*2 SPTCW-0910*2
محدوده کنترل دما °C +25°C~100°C
دقت کنترل دما PID±1°C
منبع تغذیه v/ph/HZ 380/3/50
واسطه انتقال حرارت آب
روش سرمایش مستقیم
توان گرمایش kW 6 9 12 18 24 24 36 12 18
توان پمپ HP 0.5 1 1 2 2 3 5 0.5 1
دبی پمپ L/MIN 42 56 112 137 148 233 267 42 56
فشار پمپ ذخیره روغن kg/cm² 2.2 2.8 2.5 2.7 3.6 3.0 4.5 2.2 2.8
هشدار عملکردها دمای بیش از حد / قطع یکی از فازها / کاهش یا نبود آب / فاز معکوس شده
قطر لوله آب خنک Inch 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2
قطر لوله گردش آب Inch 3/8 3/8 3/8 1/2 1/2 1/2 1/2 3/8 3/8


کنترل کننده دمای قالب روغنی:

کنترل کننده دمای قالب روغنی به ­عنوان وسیله­­ای برای تبادل حرارت به صورت خنک­کاری غیر مستقیم بکار می­رود. استفاده از سیال واسط روغن در این کنترل کننده باعث افزایش بازه دمایی آن شده و می­تواند دمای قالب را تا حداکثر دمای 160 درجه سانتی­گراد تنظیم کند.

ویژگی­ های کنترل کننده دمای قالب روغنی:

  • مجهز به سیستم کنترل دمای I.D با قابلیت تنظیم جداگانه دما در نقاط مختلف قالب که تا 35% باعث صرفه جویی در انرژی می­ شود.
  • عایق بندی و ایزولاسیون کنترل پنل و بدنه دستگاه به منظور افزایش طول عمر قطعات الکتریکی.
  • دارای بست ایمنی برای لوله­ ها
  • دارای سنسور دمای روغن برگشتی
  • عملکرد اتوماتیک سیستم تهویه به محض روشن شدن دستگاه
  • مجهز به سیستم فشار شکن روغن
  • قابلیت انتخاب توان پمپ روغن
  • استفاده از قطعات با کیفیت از برندهای OMRON و SIEMENS
  • قابلیت تنظیم دمای آب از 25 تا 160 درجه سانتیگراد
  • سرعت بالای افزایش و کاهش دما، ثبات دما و پایداری بالا با دقت 1± درجه سانتی­گراد
  • ایمنی بالا به همراه نمایش خطاهای سیستم با تعاریف ساده جهت نگهداری و تعمیر آسان حتی بدون نیاز به اپراتور حرفه­ ای


جدول مشخصات فنی کنترل کننده دمای قالب روغنی


مدل واحد SPTCO-0605 SPTCO-0910 SPTCO-1210 SPTCO-1820 SPTCO-2420 SPTCO-2430 SPTCO-0605*2 SPTCO-0910*2
محدوده کنترل دما °C +25°C~160°C
دقت کنترل دما PID±1°C
منبع تغذیه v/ph/HZ 380/3/50
واسطه انتقال حرارت روغن
روش سرمایش غیر مستقیم
توان گرمایش kW 6 9 12 18 24 24 6+6 9+9
توان پمپ HP 0.5 1 1/1.5 3 3/5 2.2 0.5+0.5 1+1
دبی پمپ L/MIN 35 60 60/90 190 190/240 233/315 35+35 60+60
فشار پمپ ذخیره روغن kg/cm² 1.5 2.0 2.0 2.2 2.5 3 1.5 2.0
ظرفیت روغن LITER 8 8 8 20 20 20 20 20
هشدار عملکردها دمای بیش از حد / قطع یکی از فازها / کاهش یا نبود روغن / فاز معکوس شده
قطر لوله آب خنک Inch 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2
قطر لوله روغن Inch 3/8 3/8 3/8 1/2 1/2 1/2 3/8 3/8


کاربرد کنترل کننده دمای قالب:

کنترل کننده دمای قالب کاربرد وسیعی در فراوری انواع قطعات پلاستیکی با کیفیت ظاهری عالی به ویژه قطعاتی از جنس پلاستیک­ های مهندسی مانند نایلون یا پلی ­آمید (PA)، پلی­کربنات (PC)، ای بی اس (ABS)، پلی استال (POM) و غیره دارد و در صنایع مختلف زیر به­ کار می­رود:
  • صنایع خودرویی و تولید قطعات خودرو از جمله تزئینات داخلی خودرو، ساخت داشبورد و متعلقات آن، ساخت سپر و پانل‌های داخلی، چرخدنده ­های آینه برقی خودرو و شیشه‌های چراغ اتومبیل‌
  • صنایع پزشکی مانند تولید انواع عینک‌های طبی و صنعتی و همچنین تهیه لنزهای چشمی در رنگ‌های مختلف، لوازم دیالیز، آندوسکوپی و انتقال خون و تولید سرنگ
  • صنایع آرایشی و بهداشتی مانند تولید بطری‌های شفاف بسته‌بندی مواد بهداشتی و داروئی، ساخت ظروف شفاف عطرها و ادکلن­ها،
  • صنایع برق و کامپیوتر مانند تولید کانکتورهای الکتریکی، تولید لوازم الکترونیکی، تولید دیسک‌های فشرده(DVD,CD) ، تولید لوازم جانبی کامپیوتر و بدنه لپ تاپ
  • صنایع ایمنی مانند تولید کلاه ایمنی، عینک‌های ایمنی، ماسک‌های گاز و پوشش‌های محافظ
  • صنایع نظامی مانند تولید شیشه‌ کانوپی هواپیماهای جنگنده، تولید شیشه‌های ضدگلوله و تولید دریچه دید زیردریایی
  • صنعت لوازم خانگی مانند تولید قطعات یخچال و فریزر، آب میوه گیری، مخلوط­کن­، جارو برقی، ماشین لباسشویی، ماشین شرفشویی و تلویزیون
  • تولید قطعات پلاستیکی ظریف و حساس مانند چرخ دنده­ های پلاستیکی، پیچ و مهره­ های پلاستیکی و خارهای پلاستیکی
