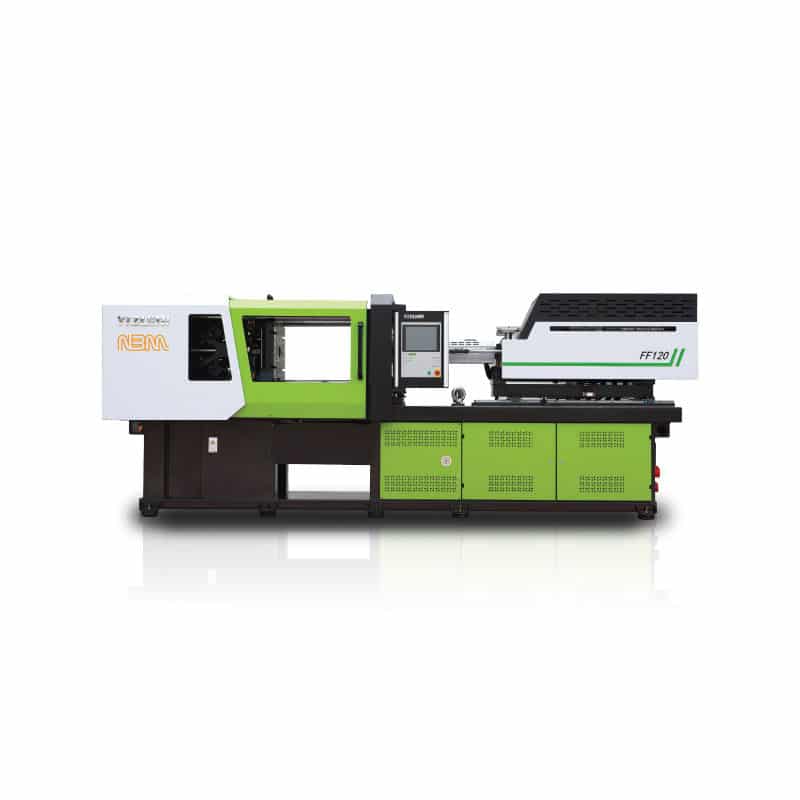

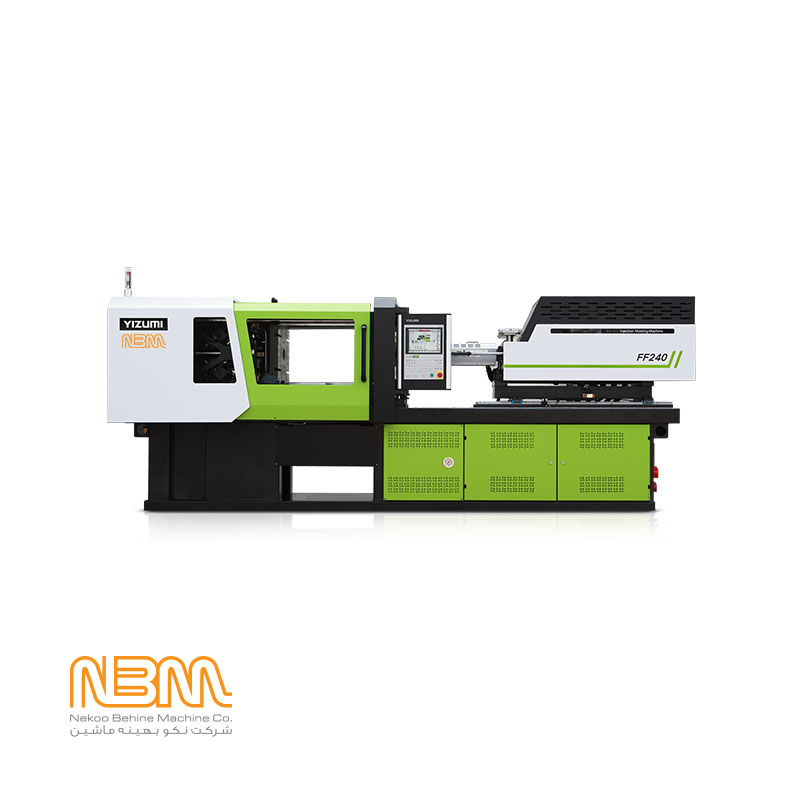

دستگاه تزریق پلاستیک تمام برقی ایزومی سری FF

مشخصات کلی دستگاه

  • کلاس دستگاه: تمام برقی
  • سیستم قدرت: بال اسکرو – سروو موتور
  • کنترلر: KEBA 2000 (اتریش)
  • نیروی گیره: 650-90 تن
  • وزن تزریق: تا 2.9 کیلوگرم (PS)
  • کاربرد: تولید قطعات پزشکی، قطعات دقیق، قطعات بسیار کوچک، تجهیزات آزمایشگاهی
  • خدمات پس از فروش به سراسر کشور
  • پاسخگویی 24 ساعته و خدمات سریع
  • تامین قطعات و لوازم یدکی اصلی
  • آموزش تخصصی به مشتریان
  • بیش از دو دهه تجربه در صنعت
  • مشاوره 0 تا 100 خطوط تزریق پلاستیک
واحد گیره

واحد گیره دستگاه تزریق پلاستیک تمام برقی ایزومی سری FF

واحد گیره دستگاه تزریق پلاستیک وظیفه تامین نیروی قفل به منظور جلوگیری از باز شدن قالب و سرریز مواد از حفره­ های قالب را بر عهده دارد. چنانچه نیروی گیره از مقدار مورد نیاز کمتر باشد، نیروی ناشی از فشار مواد باعث فاصله گرفتن صفحات قالب و تشکیل پلیسه (Flash) می­شود که یکی از مشکلات رایج در تزریق پلاستیک به شمار می­رود. دستگاه ­های سری FF ایزومی دارای گیره­ای ساخته شده از چدن داکتیل QT500-7A با بالاترین کیفیت می­باشند که با استفاده از پیشرفته ­ترین ماشین ­آلات CNC ژاپنی و طی فرایندی بسیار دقیق ماشین­کاری شده­ اند. گیره دستگاه­های سری FF ایزومی بر روی لینیر­گاید قرار گرفته است، علاوه بر این طراحی گیره دستگاه ­های FF توسط مهندسین تحقیق و توسعه ایزومی در کشور آلمان به گونه ­ای انجام گرفته است که هیچ تماسی میان تایبارها و صفحه متحرک وجود نداشته باشد. استفاده از عملگر برقی، لینیر گاید، متریال عالی، عدم تماس با تایبار، ماشین­کاری بی نقص و مهندسی آلمانی باعث شده است تا گیره دستگاه ­های تزریق پلاستیک تمام برقی ایزومی، دقت بی­نظیر، طول عمر فوق­ العاده و عملکردی استثنائی را به نمایش بگذارند. از دیگر ویژگی­ های واحد گیره در دستگاه ­های تزریق FF، می­توان به عدم وجود روغن هیدرولیک در واحد گیره اشاره کرد که برای حفظ پاکیزگی محیط تولید به ویژه اتاق تمیز اهمیت دارد.

واحد گیره با مهندسی آلمانی

  • انجام تمامی مراحل طراحی و تست گیره در کشور آلمان
  • استفاده از قطعات الکترونیکی ساخت آلمان
  • توزیع یکنواخت تنش بر روی صفحات گیره
  • سیستم روانکاری اتوماتیک
  • لینیرگاید برای کاهش اصطکاک حرکت گیره
  • توازی صفحات گیره با انحراف کمتر از 0.05 میلی­متر
  • تکرار پذیری موقعیت بازشو صفحه متحرک با دقت 0.03 میلی­متر
  • تکرار پذیری نیروی گیره با دقت 0.3%
واحد کنترل

واحد کنترل دستگاه تزریق پلاستیک تمام برقی ایزومی سری FF

کنترلر دستگاه تزریق پلاستیک تمام برقی نقشی حیاتی در عملکرد دستگاه دارد و بسیاری از ویژگی­ها مانند سرعت، دقت، سهولت تنظیم و پایداری کارکرد دستگاه به آن بستگی دارد. شرکت اتریشی KEBA به عنوان معتبرترین سازنده کنترلر دستگاه تزریق پلاستیک شهرتی جهانی دارد و همواره بر لبه فناوری در حال حرکت است. دستگاه­ های تزریق پلاستیک برقی به علت تعدد عملگرهای مستقل نیازمند کنترلر پیشرفته با توان پردازش بالا می­باشند. کنترلر دستگاه تزریق پلاستیک تمام برقی ایزومی با پردازش داده ­های دریافتی از سنسورهای سنجش موقعیت بسیار دقیق که حساسیتی برابر با 2 میلیون CPR دارند، دقت عملکردی و قابلیت تکرارپذیری بی نظیری به دستگاه بخشیده است. کنترلر KEBA 2000 مورد استفاده بر روی دستگاه ­های تزریق پلاستیک برقی ایزومی از نوع Expandable است و دارای قابلیت افزایش تعداد ورودی و خروجی­ ها (I/O) می­باشد.

سیستم کنترل   KEBA 2000 ویژه دستگاه­ های تمام برقی

  • رابط گرافیکی ساده و کاربر پسند به زبان فارسی
  • بالاترین سرعت پردازش
  • قابلیت ذخیره سازی تنظیمات برای قالب­ های متعدد
  • دارای پورت USB
  • صفحه نمایش 12 و 15 اینچی با رزولوشن بالا
  • مجهز به اسیلوسکوپ داخلی برای ثبت تغییرات داده­ های فرایندی
  • قابلیت اتصال به شبکه و تنظیم دستگاه از راه دور
  • دارای قابلیت پشتیبانی از اتوماسیون هوشمند Industry 4.0 (انقلاب صنعتی چهارم)
  • سریExpandable با قابلیت توسعه تعداد ورودی و خروجی­ ها (I/O) برای کاربردهای ویژه
کنترل دستگاه تزریق پلاستیک ایزومی سری پت
واحد تزریق

واحد تزریق دستگاه تزریق پلاستیک تمام برقی ایزومی سری FF

واحد تزریق دستگاه تزریق پلاستیک وظیفه ذوب، اختلاط و تزریق مواد و افزودنی­ها به درون قالب را بر عهده دارد. بسیاری از مشکلات مانند عدم یکنواختی رنگ قطعه، طولانی شدن زمان بارگیری، پر نشدن قالب، و خرابی زود هنگام جک­های تزریق در اثر طراحی نادرست و ایرادات واحد تزریق ناشی می­شود. کالسکه تزریق در دستگاه­های تمام برقی ایزومی طراحی منحصر به فردی دارد و بر روی لینیر گاید حرکت می­کند، علاوه بر این کیفیت چدن مورد استفاده و ماشین­کاری بسیار دقیق آن در کنار بهره­گیری از عملگرهای برقی تزریق و بارگیری برقی باعث کارکرد بی نظیر دستگاه می­شود.

واحد تزریق با طراحی اختصاصی ایزومی

  • سرعت تزریق از 160 تا 350 میلی­متر بر ثانیه
  • کاهش زمان سیکل تولید به دلیل سرعت بارگیری بسیار بالا
  • تکرارپذیری تزریق با دقت 0.05 میلی­متر
  • تکرارپذیری فشار تزریق و اتوکشی با دقت 1 بار
  • تکرارپذیری فشار پشت ماردون با دقت 1 بار
  • سیستم کنترل PID دمای سیلندر با دقت 0.5 درجه سانتی گراد
  • دارای لینیر گاید برای حرکت دقیق و کم اصطکاک
  • کالسکه مستحکم از جنس چدن داکتیل QT500-7A
  • ماردون دو گام دارای میکسر مطابق استاندارد DIN آلمان
معرفی دستگاه

دستگاه تزریق پلاستیک تمام برقی ایزومی سری FF :

دستگاه ­های تزریق پلاستیک ایزومی، سری FF از سیستم تولید و انتقال قدرت تمام برقی بهره می ­گیرند به این صورت که هر یک از عملگرهای خطی دستگاه مانند جک گیره، جک پران و جک تزریق با مجموعه سروو موتور و بال اسکرو جایگزین شده­ اند. همچنین به جای عملگرهای دورانی مانند هیدروموتور بارگیری نیز از سروو موتور استفاده شده است. به کارگیری از عملگرهای برقی مزایای ویژه­ ای به دستگاه­ های تمام برقی ایزومی بخشیده است که از میان آنها می­توان به دقت بی­نظیر، عدم تولید آلودگی، سرعت تزریق بالا، مصرف انرژی بسیار پایین و عملکرد با تکرار پذیری فوق­ العاده اشاره کرد، از این رو دستگاه تزریق پلاستیک تمام برقی ایزومی برای استفاده در اتاق تمیز (Clean room) و تولید تجهیزات پزشکی با کلاس خطر بالا (C و D) بسیار مناسب است. تیمی متشکل از 200 مهندس خبره آلمانی (مستقر در مرکز تحقیق و توسعه ایزومی در شهر آخن آلمان) تک تک اجزاء این دستگاه­ها را طراحی کرده و بر تولید آنها نظارت دارند. عملکرد بی نظیر دستگاه ­های تمام برقی ایزومی علاوه بر مهندسی آلمانی، حاصل استفاده از با کیفیت­ ترین قطعات اصلی است، مانند  کنترلر KEBA اتریش، سروو موتور و درایو PHASE ایتالیا، بلبرینگ­های NACHI ژاپن و خط  کش های دیجیتال NOVOTECHNIK آلمان بدست آمده است.

کاربردهای دستگاه تزریق پلاستیک تمام برقی ایزومی، سری FF:

  • تولید قطعات پزشکی در اتاق تمیز
  • تولید تجهیزات پزشکی با کلاس خطر بالا
  • تولید تجهیزات آزمایشگاهی
  • تولید قطعات پلاستیکی بسیار کوچک
  • تولید لنز پلاستیکی
  • تولید قطعات دقیق پلاستیکی

مزایای دستگاه تزریق پلاستیک برقی:

از آنجایی که هیچ‌گونه آلودگی روغن وجود ندارد، دستگاه‌های تزریق برقی برای محیط‌های بهداشتی بسیار مناسب هستند، و همچنین بدلیل دقت بالای این دستگاه‌ها، برای تولید قطعات کوچک تا متوسط پزشکی همانند سرنگ و ظرف‌های پتری (Petri dishes) ایده‌آل می‌باشند.
  • دقت و تکرارپذیری بسیار بالا با کاهش نرخ خرابی
  • تولید پاکیزه‌تر بدون خطر نشتی مایعاتی چون روغن
  • زمان خرابی کمتر در مقایسه با دستگاه‌های هیدرولیکی
  • کاهش مصرف انرژی 30% تا 70%
  • کارکرد کم صدا، کاهش صدای موتور زیر 70dB
  • سرعت تزریق بالاتر تا 800mm/sec و حرکت گیره سریع‌تر
  • زمان روشن شدن کمتر و زمان سیکل سریع‌تر تا 20%
  • هزینه واحد پایین با کاهش هدر رفت مواد
  • به هیچ ماده مصرفی مانند روغن جهت جایگزینی و تمیز کردن نیاز ندارد.
  • نیاز به مصرف برق کمتر که تولید با هزینه کمتر را بدنبال دارد.

نقاط ضعف دستگاه تزریق پلاستیک برقی:

اگرچه دستگاه‌ تزریق پلاستیک برقی سریع‌تر، تمیزتر و کم مصرف‌تر می‌باشند، اما آنها نمی‌توانند نیروی قفل گیره تولید شده توسط دستگاه‌های هیدرولیکی را ایجاد کرده و ضمنا هزینه اولیه بالاتری نیز برای مشتری دارند. گیره دستگاه‌‌های تزریق پلاستیک برقی مکانیزم بازویی هستند که توسط ball-screw به حرکت در می‌آید، قطعاتی که امکان سایش در آن ها وجود داشته و هزینه تعویض بالایی دارند. بدلیل ارائه دقت بسیار بالای دستگاه‌های برقی، نقاط ضعف اشاره شده کمتر می‌تواند موجب فراموشی این مدل در مقایسه با دستگاه‌های هیدرولیکی شود.
