یکی از حساسترین و سرنوشتسازترین تصمیمها در مسیر راهاندازی یا توسعه یک کارگاه تزریق پلاستیک، انتخاب دقیق سایز یا همان تناژ دستگاه است. احتمالاً تا این مرحله تحقیقات خود را انجام دادهاید و به این نتیجه رسیدهاید که برای تولید محصول خود به تکنولوژی تزریق پلاستیک نیاز دارید؛ اما حالا با این سوال کلیدی مواجه شدهاید: «دقیقاً چه دستگاهی با چه تناژی کار من را راه میاندازد؟»
انتخاب اشتباه در این مرحله هزینه سنگینی دارد. خرید دستگاهی با تناژ پایینتر از حد نیاز، یعنی آسیب به دستگاه و قالب، پرت مواد و در نهایت ناتوانی در تولید محصول باکیفیت. در مقابل، خرید دستگاهی با تناژ بیش از حد نیاز هم سرمایه اولیه شما را هدر میدهد و هم هزینههای برق و استهلاک کارگاه را بیدلیل بالا میبرد.
ما در این مقاله در کنار شما هستیم تا بدون پیچیدگیهای فرمولهای سخت ریاضی و به زبان ساده و کاربردی، یاد بگیریم که چطور متناسب با قطعه تولیدی خود، بهترین تناژ را تخمین بزنیم. هدف ما این است که با انتخاب درست، یک سرمایهگذاری سودآور و بدون استرس را تجربه کنید.
تناژ دستگاه تزریق پلاستیک دقیقاً به چه معناست؟
بسیاری از افراد در شروع کار تصور میکنند تناژ دستگاه نشاندهنده وزن خود ماشین تزریق یا حداکثر وزن قطعهای است که تولید میکند. اما در واقعیت اینطور نیست.
تعریف ساده تناژ (Clamping Force):
تناژ دستگاه تزریق پلاستیک در واقع نیروی گیره دستگاه است. یعنی حداکثر نیرویی که بخش گیره دستگاه میتواند به دو نیمه قالب (سنبه و ماتریس) اعمال کند تا در زمان تزریق مواد مذاب با فشار بالا به درون قالب، قالب بسته بماند و باز نشود.
وقتی پلاستیک مایع با فشار فوقالعاده زیاد به داخل قالب هدایت میشود، تمایل دارد دو نیمه قالب را از هم باز کند. نیروی گیره (که بر حسب تن سنجیده میشود) دقیقاً جلوی این فشار میایستد. اگر این نیرو کافی نباشد، مواد از لبههای قالب بیرون میزنند و محصول شما دچار نقص فنی به اصطلاحا «پلیسه» یا فلاش (Flash) میشود.
فرمول ساده و سرانگشتی محاسبه تناژ برای قطعات مختلف
مهندسان و اپراتورهای باسابقه معمولاً از یک فرمول تجربی و ایمن برای محاسبه اولیه تناژ استفاده میکنند. این فرمول بر پایه مساحت تصویر شده قطعه (Projected Area) روی صفحه قالب محاسبه میشود.
مراحل محاسبه به این صورت است:

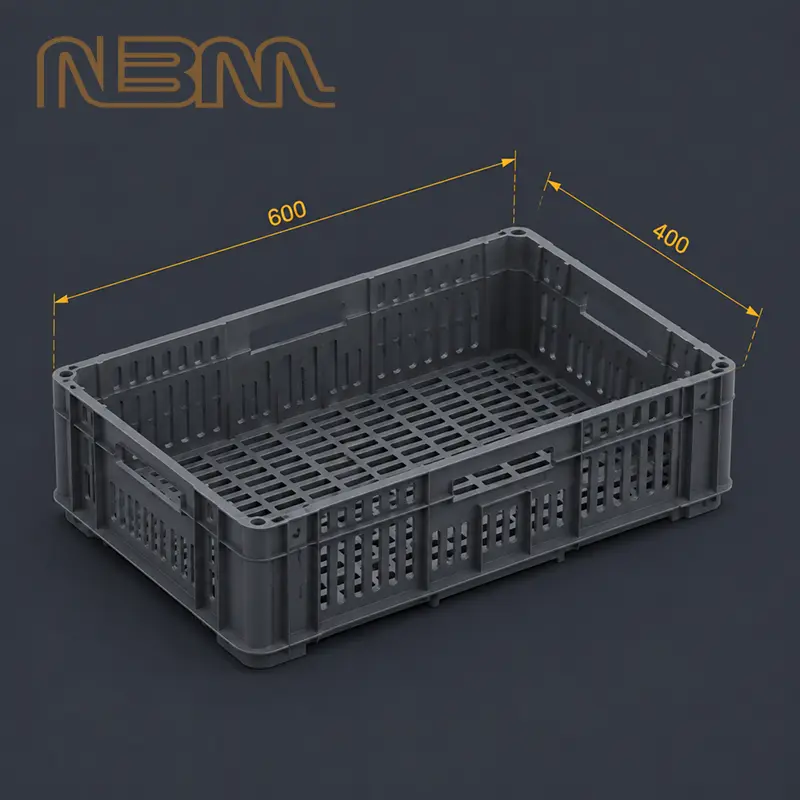

- طول و عرض قطعه خود را در بالاترین حالت آن (به سانتیمتر) اندازهگیری کنید.
- ضرب این دو عدد در هم، مساحت اولیه قطعه را به شما میدهد.
- این مساحت را در ضریب ماده پلاستیک (یعنی مقدار نیروی مورد نیاز به ازای هر سانتیمتر مربع) ضرب کنید.
به طور کلی، برای بیشتر پلاستیکهای معمولی (مانند پلیاتیلن و پلیپروپیلن) نیروی گیره مورد نیاز بین ۰.۳ تا ۰.۵ تن به ازای هر سانتیمتر مربع از مساحت قطعه است. برای پلاستیکهای مهندسی سختتر (مانند پلیکربنات یا نایلون)، این عدد به ۰.۶ تا ۰.۸ تن بر سانتیمتر مربع افزایش مییابد.

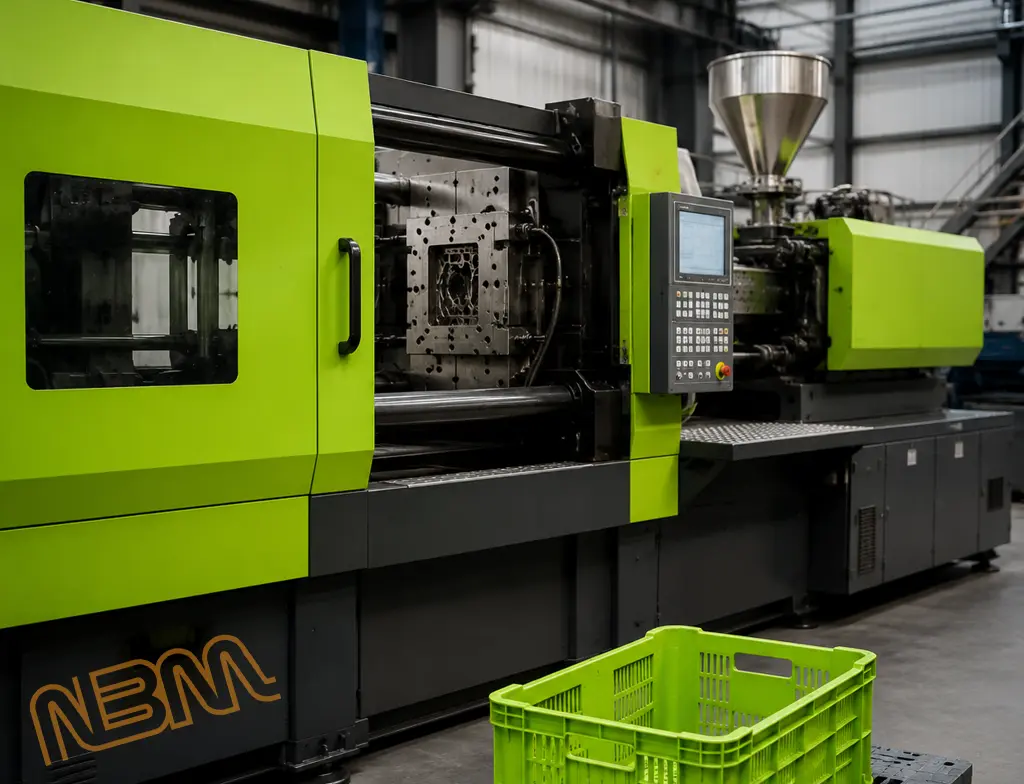

یک مثال ساده و واقعی:
فرض کنید میخواهید یک سینی پلاستیکی با ابعاد ۲۰ در ۳۰ سانتیمتر تولید کنید:
* مساحت قطعه: 600=30*20 سانتیمتر مربع است و با فرض ضریب متوسط ۰.۴ تن برای هر سانتیمتر مربع: 240=0.4*600
* نتیجه: شما برای تولید این سینی به دستگاهی با حداقل تناژ ۲۴۰ تن نیاز دارید.

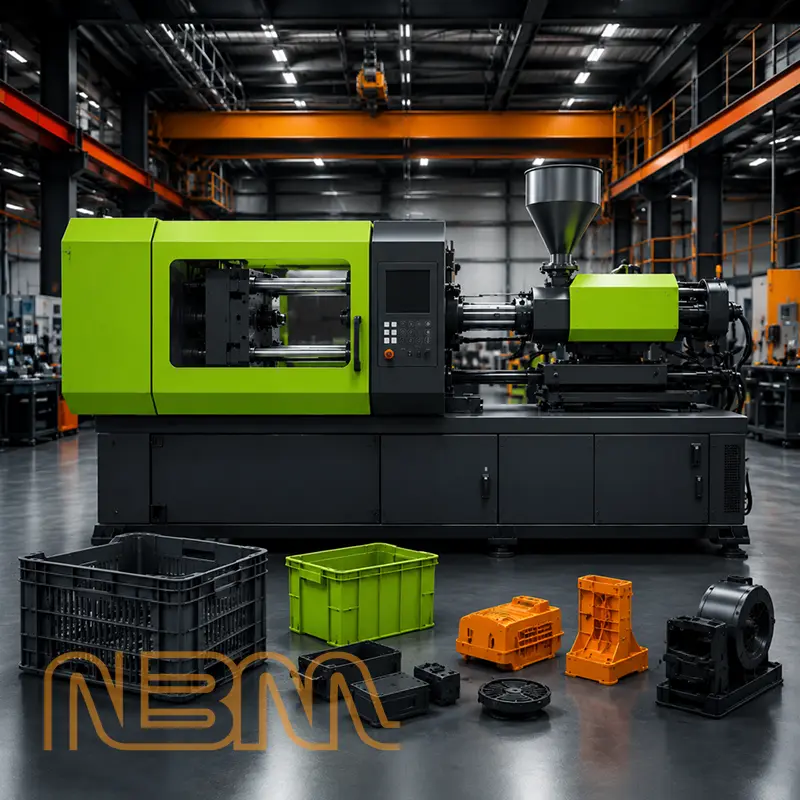

جدول راهنمای تناژ مناسب برای محصولات پرکاربرد بازار
| دسته بندی قطعات | نمونه محصولات | تناژ پیشنهادی دستگاه (حدودی) | توضیحات فنی |
|---|---|---|---|
| قطعات بسیار سبک و ریز | دکمه لباس، ملزومات پزشکی ظریف، قطعات اسباببازی کوچک | ۴۰ تا ۹۰ تن | نیاز به دقت حرکتی بالا و سرعت در قالبگیری دارند. |
| قطعات خانگی و الکتریکی کوچک | پریز برق، قاب گوشی، قطعات کوچک پازل، ظروف کوچک پلاستیکی | ۹۰ تا ۱۶۰ تن | کیفیت سطحی قطعه در این رده اهمیت زیادی دارد. |
| ملزومات آشپزخانه و ساختمان | سبدهای متوسط، اتصالات لوله، ظروف پلاستیکی دربدار | ۱۶۰ تا ۲۶۰ تن | پرکاربردترین رده تناژ در کارگاههای متوسط ایران. |
| صنایع بستهبندی و خودرویی سبک | گالنهای ۵ تا ۱۰ لیتری، دبهها، سپر یا قطعات داخلی سبک خودرو | ۲۶۰ تا ۴۰۰ تن | فشار تزریق بالا و عمق قطعه در تعیین تناژ تأثیرگذار است. |
| صنایع سنگین و شهری | سطل آشغال بزرگ شهرداری، سبدهای میوه بزرگ، میز و صندلی پلاستیکی | ۴۰۰ تا ۸۰۰ تن و بالاتر | نیاز به صفحات گیره بزرگ و فاصله زیاد بین تایبارها. |
نکته مهم: این جدول فقط برای راهنمایی اولیه است و ممکن است در بعضی محصولات، شرایط قالب یا نوع مواد اولیه باعث تغییر تناژ مورد نیاز شود. برای انتخاب دقیقتر، میتوانید از مشاوره فنی رایگان کارشناسان نکو بهینه ماشین استفاده کنید تا بر اساس مشخصات قطعه، مناسبترین تناژ دستگاه تزریق پلاستیک را به شما پیشنهاد دهند.
۵ فاکتور کلیدی که فراتر از فرمولها روی تعیین تناژ اثر میگذارند
تنها محاسبه مساحت قطعه برای انتخاب نهایی کافی نیست. در فرآیند واقعی تولید، جزئیات دیگری هم وجود دارند که میتوانند تناژ مورد نیاز شما را تغییر دهند:
ضخامت دیواره قطعه
هرچه دیواره قطعه نازکتر باشد (مثل ظروف یکبار مصرف)، پلاستیک مذاب برای پر کردن قالب به فشار تزریق بسیار بیشتری نیاز دارد؛ در نتیجه به تناژ گیره بالاتری احتیاج خواهید داشت.
عمق قطعه (ارتفاع)
قطعاتی که عمق زیادی دارند (مانند سطل ها یا لیوانهای بلند) به کورس بازشو قالب بیشتری نیاز دارند. این موضوع روی ابعاد فیزیکی گیره دستگاه و همچنین نیروی قفل گیره اثر مستقیم میگذارد.
نوع مواد اولیه (پلیمر مصرفی)
روانی پلاستیک مذاب (شاخص MFI یا MFR) متفاوت است. موادی که سختتر جاری میشوند، فشار بیشتری به قالب وارد کرده و تناژ بالاتری میطلبند.
تعداد کویتههای قالب
اگر قالب شما تککویته (یکعددی) نیست و مثلاً قالب ۸ تایی دکمه است، باید مساحت کل کویتهها را با هم جمع کنید تا تناژ واقعی به دست آید. همچنین مسیر عبور مواد تا رسیدن به حفره قالب (کویته) بایستی در نظر گرفته شود (مخصوصا در قالب های با راهگاه سرد)
مثال کاربردی: فرض کنید قصد دارید دکمه تولید کنید. اگر مساحتِ تصویر شدهی یک دکمه تنها ۱۰ سانتیمتر مربع باشد:
در قالب تککویته: شما فقط با ۱۰ سانتیمتر مربع مساحت سروکار دارید.
در قالب ۸ کویته: شما ۸۰ سانتیمتر مربع مساحت (۸ × ۱۰) دارید که باید تحت فشار گیره باشد.
نکته: بسیاری از افراد به اشتباه دستگاه را فقط بر اساس ابعادِ «یک قطعه» انتخاب میکنند، در حالی که گیره دستگاه باید توانِ نگهداریِ فشارِ کلِ آن ۸ قطعه را با هم داشته باشد. پس همیشه مساحتِ کلِ کویتهها را مبنای محاسبه قرار دهید.
فاصله بین تایبارها: قالب شما باید از نظر ابعاد فیزیکی بین چهار تایبار دستگاه جا شود و یا حداقل از بین تایبار های دستگاه عبور کند. گاهی وزن قطعه کم است اما ابعاد قالب بزرگ است؛ در این حالت مجبورید دستگاهی با تناژ بالاتر بخرید تا قالب درون آن جا بگیرد.
نکته: بستن قالب ساز کوچک بر روی دستگاه های بزرگ، نیز امکان آسیب به صفحه گیره دستگاه را افزایش خواهد داد. معمولا ابعاد قالب نباید از 60 تا 70 درصد مساحت موثر صفحه گیره، کوچک تر باشد. در غیر این صورت باعث افزایش تنش در صفحه گیره دستگاه خواهد شد.
چطور یک خرید مطمئن و بدون ریسک داشته باشیم؟
ما میدانیم که فرآیند راهاندازی کارگاه و ورود به صنعت پلاستیک، چالشهای ذهنی و مالی زیادی به همراه دارد. به عنوان یک همراه که دغدغه موفقیت کسبوکار شما را دارد، توصیه میکنیم پیش از اینکه برای خرید دستگاه تزریق پلاستیک تصمیم نهایی را بگیرید، نقشه راه زیر را دنبال کنید:
- طرح سهبعدی یا نمونه واقعی قطعه را آماده کنید. در صورت امکان با نرم افزارهای مهندسی مانند Mold Flow بررسی نیروی مورد نیاز دستگاه را بررسی کنید.
- ابعاد دقیق قالب (طول، عرض و ضخامت قالب) را از قالبساز خود بگیرید.
- نوع و گرید مواد اولیه مصرفی خود را مشخص کنید.
با داشتن این سه اطلاعات اولیه، ریسک خرید خود را به میزان قابل توجهی کاهش خواهد داد. بسیار حیاتی است که قبل از ثبت سفارش نهایی، مشخصات قالب خود و نیروی قبل گیره مورد نیاز را با اطلاعات فنی دستگاه مطابقت دهید. تیم فنی نکو بهینه ماشین آماده است تا با بررسی دقیق نقشه قطعه شما، مناسبترین تناژ و مدل دستگاه را پیشنهاد دهد تا سرمایه شما در مسیر درست و سودآور قرار بگیرد.
سوالات متداول
آیا میتوان یک قطعه کوچک را با یک دستگاه تناژ بالا تولید کرد؟
اگر تناژ دستگاه کمتر از حد نیاز قالب باشد چه اتفاقی میافتد؟
تفاوت تناژ دستگاه با وزن تزریق چیست؟
برای تولید سبد میوه چه تناژ دستگاهی مناسب است؟
چطور متوجه شویم ابعاد قالب با تناژ دستگاه انتخابی همخوانی دارد؟
منابع و مراجع فنی استفاده شده:
برای اطمینان از دقت مطالب ارائه شده، از منابع و استانداردهای مرجع در صنعت ماشینآلات تزریق پلاستیک استفاده شده است.
این اطلاعات، دانشِ پایه (Fundamental Knowledge) در مهندسی پلیمر و مکانیک است که در تمامی کارخانههای تولیدکننده دستگاههای تزریق (مانند ایزومی، هایتین، انگل، آربورگ و…) به عنوان استاندارد فنی پذیرفته شده است.
در اینجا به لیست منابع اصلی که برای تدوین این مقاله به کار گرفته شده است اشاره کرده ایم تا در صورت نیاز به مطالعه بیشتر از آنها استفاده کنید:
کتب مرجع مهندسی:
* Injection Molding Handbook (نوشته Dominick V. Rosato):
مرجع اصلی محاسبات نیروی گیره (Clamping Force) و نسبتهای فشار تزریق:
* Understanding Injection Molding (نوشته Herbert Rees): منبع کلیدی برای درک عملکرد ماشین و تعامل قالب با تایبارها.
استانداردهای فنی سازندگان (OEM):
* کاتالوگهای فنی شرکتهای بزرگ تولیدکننده ماشینآلات (مانند Yizumi Haitian, Engel, Arburg,) برای دستهبندی توان دستگاهها و تطبیق تناژ با قطعات مختلف.
