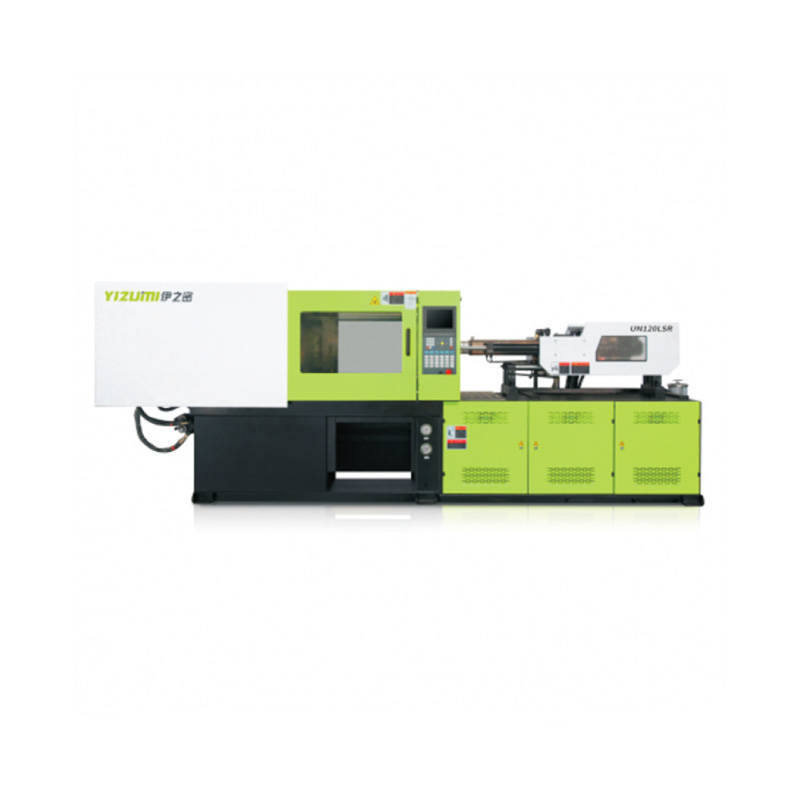

دستگاه تزریق سیلیکون مایع ایزومی سری LSR

واحد گیره دستگاه تزریق LSR (لاستیک سیلیکون مایع) ایزومی

واحد گیره دستگاه تزریق LSR ایزومی از مکانیزم تاگل هیدرو – مکانیکی بهره می­‌برد که مشابه دستگاه‌­های تزریق پلاستیک افقی است. این مکانیزم طول عمر، بازدهی و سرعت کار بسیار بالایی دارد و می‌­توان با استفاده از آن انواع قطعات سیلیکونی را به صورت اتوماتیک قالب‌گیری کرد. مواد اولیه LSR حالت مایع دارند و برای رسیدن به فرم جامد یا حالت الاستومری، باید تحت فرایند ولکانیزاسیون یا پخت (Curing) قرار گیرند. بر روی هر یک از صفحات ثابت و متحرک گیره دستگاه‌­های تزریق سیلیکون مایع ایزومی 3 سوکت مستقل برای هیتر برقی نصب شده است که به منظور پخت سیلیکون در قالب استفاده می‌شوند. همچنین رابط ویژه عایق­ گرمایی بر روی صفحات گیره در نظر گرفته شده است که برای تنظیم دقیق دمای قالب و جلوگیری از اتلاف انرژی موثر است. بازوها و صفحات گیره و دستگاه­ تزریق سیلیکون مایع ایزومی از جنس چدن داکتیل با بالاترین کیفیت ساخته می‌شوند و با استفاده از پیشرفته‌ترین ماشین­ های CNC ژاپنی و طی فرایندی بسیار دقیق ماشین­ کاری می‌شوند. علاوه بر این فرآیند طراحی گیره دستگاه‌های LSR توسط مهندسین تحقیق و توسعه ایزومی در کشور آلمان انجام گرفته است. متریال عالی، ماشین­‌کاری بی‌نقص و مهندسی آلمانی باعث شده است تا گیره دستگاه­‌های تزریق LSR ایزومی طول عمر فوق­ العاده و کارایی استثنائی را به نمایش بگذارند.

واحد گیره با مهندسی آلمانی

• انجام تمامی مراحل طراحی و تست گیره در کشور آلمان
• استفاده از قطعات هیدرولیکی و الکترونیکی ساخت آلمان
• توزیع یکنواخت تنش بر روی صفحات گیره
• زمان سیکل خشک دستگاه فقط 1.9 ثانیه
• سیستم روان‌کاری اتوماتیک
• کفشک ضد سایش از جنس فسفر-برنز
• تکرار‌پذیری موقعیت بازشو صفحه متحرک با دقت 2 میلی­متر
• تکرار‌پذیری نیروی گیره با دقت 1%

واحد کنترل دستگاه تزریق LSR (لاستیک سیلیکون مایع) ایزومی

کنترلر دستگاه تزریق LSR نقشی حیاتی در کارکرد دستگاه دارد و بسیاری از ویژگی‌ها مانند سرعت، دقت، سادگی تنظیم و پایداری کارکرد دستگاه به آن بستگی دارد. شرکت اتریشی KEBA به عنوان معتبرترین سازنده کنترلر دستگاه تزریق پلاستیک شهرتی جهانی دارد و همواره بر لبه فناوری گام بر می‌دارد. کنترلر KEBA مورد استفاده بر روی دستگاه‌­های ایزومی از نوع Expandable است و از قابلیت افزایش تعداد ورودی و خروجی‌ها (I/O) برخوردار است. با استفاده از این ویژگی قادر خواهید بود تا در صورت نیاز از شیرهای سکوئنس کنترل و شات-آف نازل استفاده کنید.

سیستم کنترل ارتقاء یافته KEBA

• رابط گرافیکی ساده و کاربرپسند به زبان فارسی
• سرعت پردازش بسیار بالا
• قابلیت ذخیره سازی تنظیمات برای قالب‌های متعدد
• دارای پورت USB
• صفحه نمایش 10 اینچی با رزولوشن بالا
• سریExpandable با قابلیت توسعه تعداد ورودی و خروجی­‌ها (I/O) برای کاربردهای ویژه

واحد تزریق دستگاه تزریق LSR (لاستیک سیلیکون مایع) ایزومی

واحد تزریق دستگاه تزریق LSR ایزومی از دو بخش تشکیل شده است. یکی از بخش‌ها فیدر سیلیکون مایع است که وظیفه دوزینگ جزء A و B سیلیکون مایع و پمپاژ آن به درون قالب را بر عهده دارد. بخش دوم واحد تزریق LSR از یک سیلندر و ماردون مخصوص سیلیکون تشکیل شده است و به شات‌آف نازل نیوماتیکی مجهز است. واحد تزریق سیلیکون دستگاه LSR ایزومی مواد را با نسبت بسیار دقیقی میکس کرده و ماردون آن دارای پوشش ویژه‌ای است که در برابر چسبیدن سیلیکون مقاوم است. قیمت مواد اولیه LSR (لاستیک سیلیکون مایع) نسبتاً بالاست، به همین علت جلوگیری از نشت و ضایعات مواد اولیه برای کاهش هزینه تولید اهمیت ویژه‌­ای دارد. واحد تزریق دستگاه LSR ایزومی با استفاده از رینگ‌های آب‌بندی مخصوص سیلیکون به گونه‌ای آب‌بندی شده است تا از هر گونه نشتی جلوگیری شود.

واحد تزریق با طراحی اختصاصی ایزومی

• تنظیم نسبت اختلاط بخش A و B سیلیکون با دقت 3%
• سیستم آب‌بندی ضد‌نشتی مخصوص سیلیکون مایع
• سازگار با شرایط اتاق تمیز
• میکسر ماردون برای همگن سازی مواد
• پوشش‌دهی ماردون با مواد نچسب

معرفی دستگاه تزریق سیلیکون مایع ایزومی سری LSR:

دستگاه تزریق سیلیکون مایع، ماشینی است که برای تولید قطعات از جنس لاستیک سیلیکون مایع یا LSR مورد استفاده قرار می‌­گیرد. دستگاه سری LSR ایزومی در مرکز تحقیق و توسعه ایزومی در کشور آلمان طراحی شده و تیمی متشکل از 200 مهندس خبره آن را توسعه داده‌اند. دستگاه LSR ایزومی به گونه­‌ای طراحی شده­ است تا با استفاده از روش قالب‌گیری‌تزریقی لاستیک سیلیکون مایع، قادر باشد تا انواع قطعات الاستومری از جنس LSR را با بالاترین کیفیت و اقتصادی­‌ترین روش تولید کند. ساختار دستگاه­ تزریق سیلیکون مایع ایزومی شباهت زیادی به دستگاه­‌های تزریق پلاستیک معمولی دارد و بسیاری از قطعات آن با دستگاه‌های تزریق پلاستیک افقی مشترک است، از این رو تنظیمات کاربری، نگهداری و تامین قطعات یدکی برای آن بسیار آسان است. لاستیک سیلیکون مایع یا LSR، نوعی پلیمر انعطاف­ پذیر (الاستومر) است که مقاومت زیادی در برابر گرما دارد و فوق العاده زیست‌سازگار است. لاستیک سیلیکون مایع با گرید پزشکی (مدیکال) به روش­‌های مختلف قابلیت استریل شدن دارد و به صورت گسترده برای تولید قطعات و تجهیزاتی که با بافت مخاطی بدن در تماس مستقیم قرار می‌گیرند، استفاده می‌شود. لوله تراشه، لارنژیال ماسک، کاپ قاعدگی، کاتترهای ادراری، پستانک، سر شیشه شیر و مسواک انگشتی نوزاد از جمله قطعاتی به شمار می‌روند که از جنس LSR ساخته می‌شوند. قالب‌گیری لاستیک سیلیکون مایع نیازمند تجهیزات ویژه‌­ای مانند فیدر، مخلوط‌کن، پمپ، شات‌آف نازل و ماردون میکسر‌دار مخصوص LSR است. دستگاه تزریق سیلیکون مایع ایزومی به واحد فیدر نیوماتیکی (Pneumatic LSR feeder) مجهز است که اجزاء A و B سیلیکون مایع را با نسبت بسیار دقیقی مخلوط کرده و به درون قالب تزریق می‌کند.

کاربردهای دستگاه تزریق سیلیکون ایزومی، سری LSR:

• تولید انواع قطعات سیلیکونی
• تولید پستانک نوزاد
• تولید شیشه شیر نوزاد
• تولید قاب گوشی تلفن همراه
• تولید بند ساعت هوشمند
• تولید کاتتر سیلیکونی
• تولید ماسک تنفسی
• تولید لارنژیال ماسک
• تولید لوله تراشه سیلیمونی
• تولید کاپ قاعدگی
• تولید آمبوبگ
• تولید مسواک انگشتی

برای کسب اطلاعات بیشتر در مورد تزریق به روش LSR به فرآیند تزریق LSR (تزریق سیلیکون مایع) چیست؟ | نکو بهینه ماشین (nbmmachinery.com) مراجعه کنید.
