نصب و تنظیم دستگاه تزریق پلاستیک

بخش هاي مختلف دستگاه تزريق پلاستیک (نماي سمت اپراتور و نماي سمت غير اپراتور):

2054

2050

  1. جابجايي وتخليه

         صفحه متحرک باید نزديكترين فاصله با صفحه ثابت را داشته باشد (بازشو گيره حداقل باشد).

1.1 جابجایی دستگاه هاي شاسی یک تکه (شكل اول ماشين هاي سبك و شكل دوم ماشين هاي نيمه سنگين كه معمولاً از دو جرثقيل استفاده مي شود).

2055

2056

1.2. جابجایی دستگاه هاي دو تكه (دستگاه با شاسي تركيبي)

دستگاه های نوع متوسط تا بزرگ به صورت شاسی ترکیبی طراحی شده اند و نمی توان ماشين را بصورت يك تكه بلند نمود. توصيه ميشود قسمت تزریق و قسمت گیره را جدا نموده و جداگانه جابجا نمایید. دستورالعمل جداسازی و جابجا نمودن آنرا می توانید در توضیحات صفحه بعد ملاحظه نمایید.

2057 لطفاً جهت نصب تجهيزات جانبي با شركت NBM تماس حاصل نماييد.

چگونگی  بستن و باز نمودن دستگاه

  1. باز نمودن
  • پایه سیلندر كالسكه را از صفحه ثابت جدا نمایید.
  • صفحه محافظ بالايي را باز نمایید.
  • صفحه محافظ جانبي را نيز باز نمایید.
  • مهره داخل شاسي محفظه تزریق را از بالا به پایین باز نمایید.
  • پین تنظيم كننده را خارج نمایید.
  • حال اين قسمت را بصورت تراز (چنانچه در بخش 1.1.3 نمايش داده شده) از زمين بلند كنيد تا از قسمت گيره جدا شود.
  1. كوپل كردن مجدد دستگاه تزریق پلاستیک
  • پايه تراز را نزدیک سوراخ محل نصب ماشين روي فونداسيوني قابل قبول قرار دهید.
  • مطابق شکل صفحه 8، ابتدا قسمت گيره را در محل خود قرار دهید. سپس قسمت تزریق را به محل مشخص برده و به آرامی آنرا در موقعيت قرار دهید، پيچ و مهره ها را بسته و قبل از سفت كردن پين را هم جا بزنيد.
  • پس از تراز نمودن، مهره ها را سفت نمایید.
  • قابهاي محافظ بالایی و جانبی را ببندید.

 1.3. نحوه بلند كردن قسمت گيره

2058

1.4. نحوه بلند كردن قسمت تزريق

2059

3. تخلیه کردن

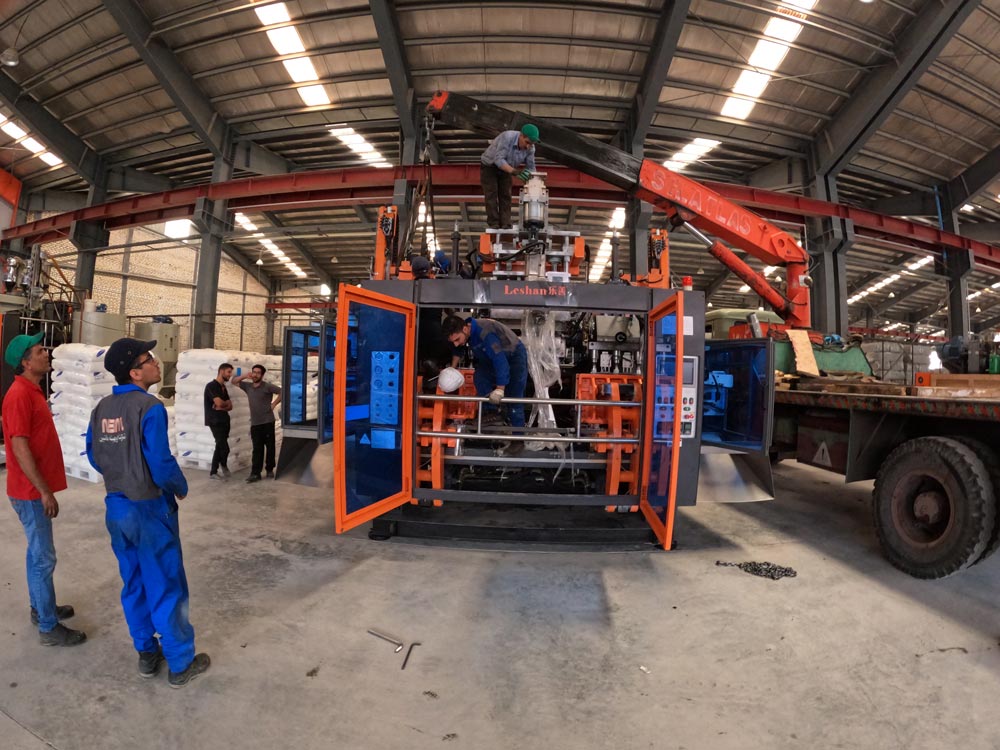

براي جابجايي ماشين از جرثقيل مناسب استفاده نماييد.

در جابجايي ماشين دقت نماييد تا در بلند كردن ماشين از نقاط ضعيف استفاده نشود.

دستگاه باید مطابق با اطلاعات داده شده در نمودار تخليه و بارگيري (بخش 1.1) جابجا و از راهنمایی های ذکر شده در بخش 1.1.4 استفاده شود.

در صورت نياز به جابجايي و در اختيار نداشتن جرثقیل، جابجايي باید با کمک غلتک انجام دهید.

نکته 1: در جابجايي ماشين كليه وسايل (شامل قلاب ها، سيم هاي بكسل، پيچ ها، زنجيرها و تسمه ها)، جرثقيل و ليفتراك بايستي از استحكام و توان لازم برخوردار باشند.

نکته 2: در صورتی که از سيم بكسل يا زنجير استفاده ميشود براي جلوگيري از زخمي شدن ماشين از الوار و پارچه استفاده نماييد.

نکته 3: دقت داشته باشيد كه در هنگام بلند كردن، ماشين از تعادل خارج نشود.

نکته 4: زمانیکه تخلیه بار و جابجایی آن کاملاً تمام شد، چوب و دیگر لایه ها و بالشتک های زیر دستگاه را خارج نمایید.

وسایل کمکی برای جابجایی دستگاه تزریق پلاستیک

نام

مقدار

ملاحظات

کابل و قلاب

2

محافظ بخش تزريق

1

همراه با دستگاه تحویل می گردد

محافظ برای جابجایی قسمت تزریق

1

همراه با دستگاه تحویل می گردد

الوار غلتان یا غلتک فلزي برای حرکت دادن دستگاه بر روی زمین

حد اقل 3 قطعه

طول غلتک بيش از عرض شاسی

چوب و پارچه

به میزان کافی

جدا کردن محافظ :

کلیه قطعات بدون پوشش مانند میله جك هاي هيدروليك، تاي بارها و صفحات گيره با پوششي ضد زنگ پوشیده شده اند. این امر باعث می شود لایه محافظ مناسبی بوجود آید که مي تواند با روغن روانكاري و روغن هيدروليك بدون مشكل تركيب شود.

لطفاً از پاك نمودن پوشش ضد زنگ بر روی قطعاتی که با عملكرد دستگاه ارتباط مستقیم دارند خودداری نمایید، این امر باعث پیشگیری اساسی از زنگ زدگی و ايجاد شرایط محیطی سخت برای دستگاه می شود.

فقط در موارد لزوم، برای پاک کردن پوشش ضد زنگ از پارچه استفاده نمایید.

از حلال هاي شیمیایی برای پاک کردن پوشش ضد زنگ استفاده نکنید.

شرایط محیطی برای نصب دستگاه تزریق پلاستیک

در زمان نصب دستگاه تزریق پلاستیک، لطفاً تأكید نمایید که شرایط محیطی ذکر شده در این بخش کاملاً برآورده شده باشد. اگر شرایط مهیا نباشد، دستگاه قادر نخواهد بود به صورت کامل کار خود را انجام دهد و حتی ممکن است با عملکرد اشتباه باعث ایجاد خرابی و در نهایت کاهش عمر  دستگاه گردد.

  • دما: 0 تا 40 درجه سانتی گراد (دمای محیط در زمان عملکرد دستگاه)
  • رطوبت: کمتر از 75% (رطوبت نسبی)، بدون شبنم.
  • ارتفاع از سطح دریا: کمتر از 1000 متر

رطوبت بسیار بالا باعث افزايش رسانايي و همچنين تسریع فرسودگی قطعات می شود. هر چند اقدام خاصی برای کاهش رطوبت هوا نمی شود انجام داد، اما ارجح آن است که دستگاه را در مکان مرطوب قرار ندهید.

دستگاه تزریق پلاستیک را در مکان هایی که گرد و خاک، گازهای آلی یا هوای فرساینده دارد نصب نکنید. سعی کنید دستگاه را در مکان هایی دور از تجهيزات الکتریکی يا مغناطیسی قرار دهید (مانند: دستگاه جوش کاری و از این قبیل).
