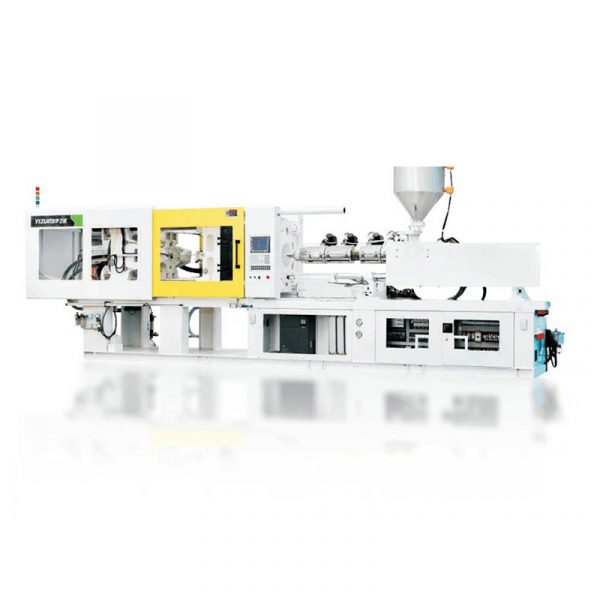

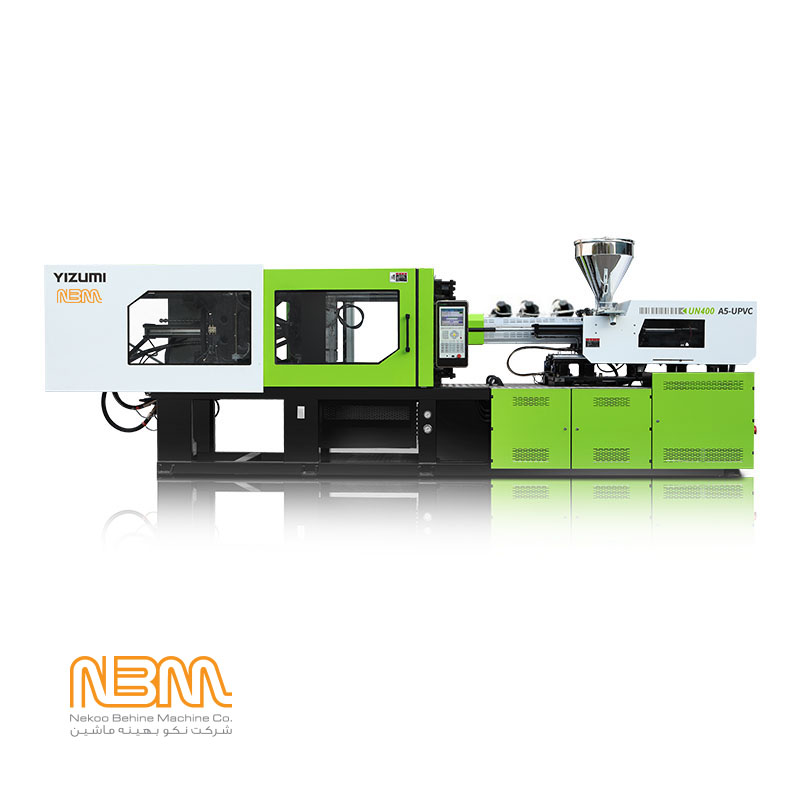

دستگاه تزریق پلاستیک ایزومی سری UPVC

مشخصات کلی دستگاه

  • کلاس دستگاه: دستگاه تزریق اتصالات UPVC
  • سیستم قدرت: هیدرولیکی – سروو موتور نسل سوم
  • کنترلر: KEBA (اتریش)
  • نیروی گیره: 750-200 تن
  • وزن تزریق: تا 3.1 کیلوگرم (UPVC)
  • کاربرد: تولید انواع اتصالات پی وی سی سخت
  • خدمات پس از فروش به سراسر کشور
  • پاسخگویی 24 ساعته و خدمات سریع
  • تامین قطعات و لوازم یدکی اصلی
  • آموزش تخصصی به مشتریان
  • بیش از دو دهه تجربه در صنعت
  • مشاوره 0 تا 100 خطوط تزریق پلاستیک
واحد گیره

معرفی واحد گیره دستگاه تزریق پلاستیک ایزومی سری UPVC

واحد گیره دستگاه تزریق پلاستیک وظیفه تامین نیروی قفل به منظور جلوگیری از باز شدن قالب و سرریز مواد از حفره­ های قالب را بر عهده دارد. چنانچه نیروی گیره از مقدار مورد نیاز کمتر باشد، نیروی ناشی از فشار مواد باعث فاصله گرفتن صفحات قالب و تشکیل پلیسه (Flash) می­شود که یکی از مشکلات رایج در تزریق پلاستیک به شمار می­رود. دستگاه ­های سری UPVC ایزومی دارای گیره­ای ساخته شده از چدن داکتیل با بالاترین کیفیت می ­باشند که با استفاده از پیشرفته ­ترین ماشین ­آلات CNC ژاپنی و طی فرایندی بسیار دقیق ماشین­کاری شده ­اند. علاوه بر این طراحی گیره دستگاه­ های ایزومی توسط مهندسین تحقیق و توسعه ایزومی در کشور آلمان انجام گرفته است. متریال عالی، ماشین­کاری بی نقص و مهندسی آلمانی باعث شده است تا گیره دستگاه ­های تزریق پلاستیک ایزومی طول عمر فوق­ العاده و عملکردی استثنائی را به نمایش بگذارند. از دیگر ویژگی­ های واحد گیره در دستگاه­ های تزریق ایزومی، می­توان به استفاده از شیرآلات REXROTH آلمان، خط ­کش ­های دیجیتال NOVOTECHNIK آلمان، سیستم روانکاری اتوماتیک HERG و قرار گرفتن صفحه متحرک بر روی کفشک مقاوم به سایش از جنس آلیاژ فسفر برنز اشاره کرد که باعث افزایش دقت و روانی حرکت گیره و همچنین افزایش طول عمر اجزاء مکانیکی آن می­شود.

واحد گیره با مهندسی آلمانی

  • انجام تمامی مراحل طراحی و تست گیره در کشور آلمان
  • استفاده از قطعات هیدرولیکی و الکترونیکی ساخت آلمان
  • توزیع یکنواخت تنش بر روی صفحات گیره
  • سیستم روانکاری اتوماتیک
  • کفشک ضد سایش از جنس فسفر برنز
  • تکرار پذیری موقعیت بازشو صفحه متحرک با دقت 2 میلی­متر
  • تکرار پذیری نیروی گیره با دقت 1%
واحد کنترل

واحد کنترل دستگاه تزریق پلاستیک ایزومی

کنترلر دستگاه تزریق پلاستیک نقشی حیاتی در عملکرد دستگاه دارد و بسیاری از ویژگی­ها مانند سرعت، دقت، سهولت تنظیم و پایداری کارکرد دستگاه به آن بستگی دارد. شرکت اتریشی KEBA به عنوان معتبرترین سازنده کنترلر دستگاه تزریق پلاستیک شهرتی جهانی دارد و همواره بر لبه در حال حرکت است. کنترلر KEBA مورد استفاده بر روی دستگاه­های ایزومی از نوع Expandable است و دارای قابلیت افزایش تعداد ورودی و خروجی­ها (I/O) می­باشد. با استفاده از این ویژگی قادر خواهید بود تا در صورت نیاز تعداد زون­های کنترل گرمای سیلندر را افزایش دهید و یا از شیرهای سکوئنس کنترل استفاده کنید. مواد اولیه تولید اتصالات پلیکا یا UPVC پودر پی وی سی است. یکی از مشکلات تزریق پی وی سی سخت وجود گرد و غبار زیاد در محیط کارخانه است که در هنگام تغذیه مواد اولیه پخش شده و می­تواند به قطعات الکترونیکی حساس درون تابلو برق و کنترلر دستگاه آسیب برساند. تابلو برق و کنترلر دستگاه­های تزریق پلاستیک مخصوص UPVC ایزومی از درجه حفاظتی IP54 برخوردار است و به شکل موثری در برابر ورود گرد و غبار و قطرات آب به درون فضای تابلو نفوذ ناپذیر است.

سیستم کنترل ارتقاء یافته KEBA

  • رابط گرافیکی ساده و کاربر پسند به زبان فارسی
  • تابلو کنترلر و برق IP54
  • سرعت پردازش بسیار بالا
  • قابلیت ذخیره سازی تنظیمات برای قالب­های متعدد
  • دارای پورت USB
  • صفحه نمایش 10 اینچی با رزولوشن بالا
  • سریExpandable با قابلیت توسعه تعداد ورودی و خروجی­ها (I/O) برای کاربردهای ویژه
واحد تزریق

واحد تزریق دستگاه تزریق اتصالات UPVC ایزومی

واحد تزریق دستگاه تزریق اتصالات پی وی سی سخت به صورت اختصاصی برای تزریق مواد UPVC بهینه سازی شده است. مواد اولیه یو پی وی سی به شدت در مقابل گرمای زیاد آسیب پذیرند و به سرعت دچار تجزیه و سوختگی می­شوند. برای جلوگیری از این مشکل واحد تزریق دستگاه تزریق اتصالات UPVC ایزومی به فن­های خنک کننده مجهز شده است که وظیفه دارند همواره دمای سیلندر را در محدوده مجاز برای تزریق پودر پی وی سی سخت نگه دارند. یکی از مشکلات تزریق پودر پی وی سی، خوردگی شیمیایی و خرابی زود هنگام سیلندر و ماردون دستگاه تزریق است که به دلیل ساینده و خورنده بودن این ماده اتفاق می­افتد. برای پیشگیری از این مشکل دستگاه­های سری UPVC ایزومی از سیلندر و بای-متال یا Bi-Metallic با پوشش کروم سخت بهره می­برند که عمر بسیار طولانی و مقاومت شیمیایی و مقاومت به سایش فوق العاده­ای دارد. هیدروموتور بارگیری دستگاه­های تزریق اتصالات پی وی سی ایزومی از گشتاور بالایی برخوردارند تا پودر پی وی سی را به بهترین شکل ممکن ذوب و بارگیری نمایند.

واحد تزریق با طراحی اختصاصی ایزومی

  • تکرار پذیری وزن تزریق با دقت 3%
  • تکرارپذیری وزن بارگیری مواد با دقت 0.5%
  • سیستم کنترل PID دمای سیلندر با دقت 1 درجه سانتی گراد
  • مجهز به هیدروموتور DANDUN و POCLAIN فرانسه
  • دارای لینیر گاید برای حرکت دقیق و کم اصطکاک
  • کالسکه مستحکم
  • ماردون دو گام دارای میکسر
معرفی دستگاه

معرفی دستگاه تزریق پلاستیک UPVC ایزومی:

دستگاه ­های تزریق پلاستیک ایزومی، سری UPVC به منظور تولید انواع اتصالات پی وی سی سخت (UPVC) مانند انواع زانو، سه راهی و چهار راهی طراحی شده است. ماده اولیه اتصالات یو پی وی سی به صورت پودری سفید رنگ و حساس به حرارت است و تزریق آن به تمهیدات ویژه ­ای نیاز دارد. از سوی دیگر به علت ضخیم بودن اتصالات UPVC، زمان سیکل تولید آنها نسبتا طولانی است و در این مدت دستگاه زمان قابل توجهی را در وضعیت Idle یا بی کار باقی می­ماند. کاهش مصرف انرژی دستگاه در زمان بی کاری، اساس تجهیز دستگاه­ های تزریق مخصوص UPVC شرکت ایزومی به سروو موتور است. این دستگاه­ ها با بهره ­گیری از آخرین فناوری موتور و درایو سروو به همراه سیستم کنترل حلقه بسته (Closed-loop) دارای عملکردی دقیق و پایدار می­باشند. قطعات اصلی به کار رفته در دستگاه­ های تزریق یو پی وی سی ایزومی، از میان برترین برندهای اروپایی اتنخاب شده ­اند، برای نمونه شیرآلات هیدرولیک REXROTH آلمان، کنترلر KEBA اتریش، پمپ ECKERLE آلمان، سروو موتور PHASE ایتالیا و خط­ کش­ های دیجیتال NOVOTECHNIK آلمان گوش ه­ای این قطعات به شمار می­روند .

کاربردهای دستگاه تزریق اتصالات ایزومی، سری UPVC:

  • تولید انواع اتصالات UPVC
  • تولید انواع زانو UPVC
  • تولید انواع سه راهی UPVC
  • تولید انواع چهار راهی UPVC
  • تولید مغزی UPVC
  • تولید اتصالات لوله پلیکا
