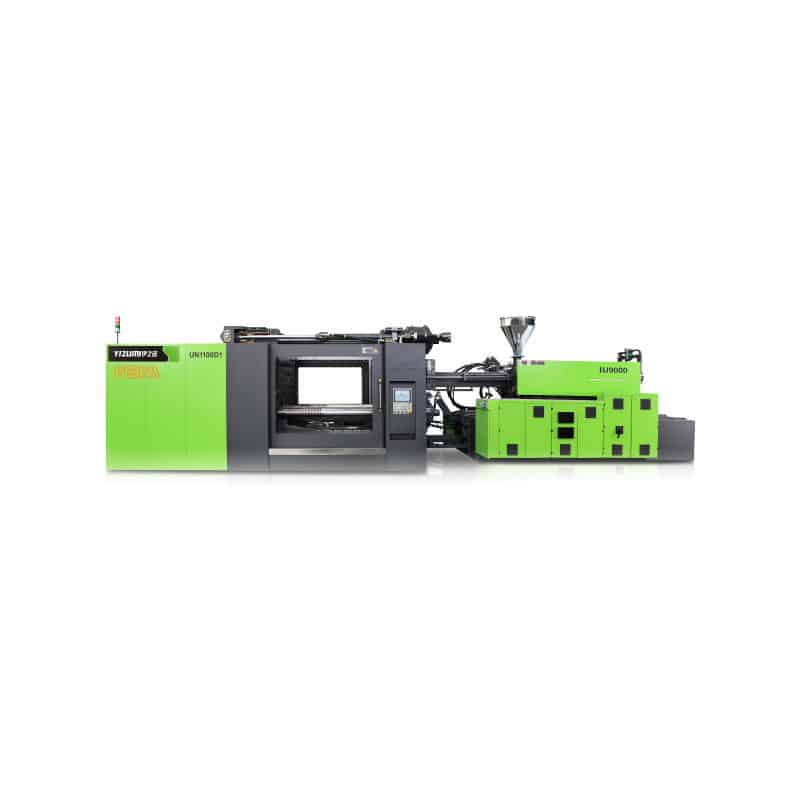

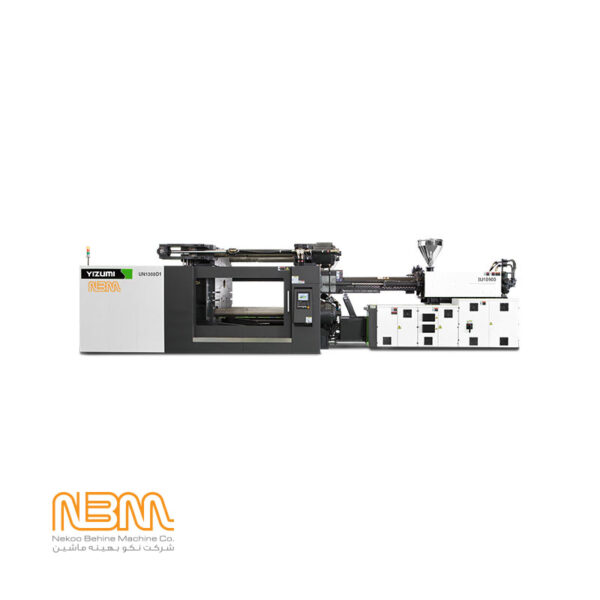

دستگاه تزریق پلاستیک دو صفحه ای ایزومی سری D1

مشخصات کلی دستگاه

  • کلاس دستگاه: دو صفحه‌­ای
  • سیستم قدرت: هیدرولیکی – سروو موتور نسل سوم
  • کنترلر: KEBA (اتریش)
  • نیروی گیره: 500-8500 تن
  • وزن تزریق: تا 40 کیلوگرم (PS)
  • کاربرد: تولید لوازم خانگی، قطعات خودرو و قطعات پلاستیکی بزرگ
  • خدمات پس از فروش به سراسر کشور
  • پاسخگویی 24 ساعته و خدمات سریع
  • تامین قطعات و لوازم یدکی اصلی
  • آموزش تخصصی به مشتریان
  • بیش از دو دهه تجربه در صنعت
  • مشاوره 0 تا 100 خطوط تزریق پلاستیک
واحد گیره

واحد گیره دستگاه تزریق پلاستیک دو صفحه ای ایزومی سری D1

واحد گیره دستگاه تزریق پلاستیک دو صفحه­ ای ایزومی، سری D1 عملکردی بسیار دقیق و هوشمند دارد. این مکانیزم به گونه­‌ای طراحی شده است تا نیروی وارده بر هر تایبار با دقت کنترل گردد تا بالاترین توازی میان صفحه ثابت و متحرک گیره برقرار شود. این ویژگی در دستگاه‌های تزریق پلاستیک سنگین و تناژ بالا اهمیت زیادی دارد، به ویژه که باعث جلوگیری موثر از پدیده پلیسه یا (Flash) می‌شود. وجود پلیسه در تزئینات داخلی خودر مانند جلو داشبورد و یا قطعات بدنه خودرو مانند سپر و اسپویلر و همچنین قطعات لوازم خانگی غیر قابل قبول است، به همین دلیل دستگاه تزریق پلاستیک دو صفحه­‌ای کاربرد گسترده‌ای در صنایع خودروسازی، صنایع تولید لوازم خانگی و تولید قطعات پلاستیکی با کیفیت دارد. دستگاه‌های سری D1 ایزومی از مکانیزم گیره 2 صفحه‌ای بهره می‌برند که با استفاده از نیروی مستقیم جک‌های هیدرولیک، عمل قفل را انجام می­‌دهد. هر یک از جک­‌های اصلی گیره به سنسور اولتراسونیک تشخیص موقعیت و سنسور فشار مجهز شده­‌اند تا نیرو به طور برابر بر روی هر تایبار توزیع گردد. همچنین به منظور حرکت سریع رفت و برگشت گیره، جک­‌های پر سرعت ویژه‌ای در نظر گرفته شده­‌اند، به همین دلیل حرکت رفت و برگشت گیره در دستگاه های تزریق دو صفحه­ ای ایزومی 55% سریع تر از دستگاه­‌های یونیورسال 3 صفحه‌­ای با سایز مشابه انجام می‌گیرد.

واحد گیره با نیروی مستقیم هیدرولیکی

  • انجام تمامی مراحل طراحی و تست گیره در کشور آلمان
  • استفاده از قطعات هیدرولیکی و الکترونیکی ساخت آلمان
  • مجهز به سیستم تنظیم خودکار توازی صفحات با دقت 0.015 میلی­متر
  • توزیع یکنواخت تنش بر روی صفحات گیره
  • تنظیم خودکار ارتفاع قالب با فشردن یک کلید
  • دارای درب اتوماتیک مجهز به سروو موتور
  • سیستم حفاظت از قالب فوق حساس
  • سیستم روانکاری اتوماتیک
  • پران پر قدرت با جک دوتایی
  • کفشک ضد سایش از جنس فسفر برنز
  • زمان سیکل تولید (خشک) تا 55% کوتاه تر از دستگاه­‌های عادی
  • تکرار پذیری موقعیت بازشو گیره با دقت استثنایی 0.2 میلی­متر
  • تکرار پذیری نیروی گیره با دقت 1%
واحد کنترل

واحد کنترل دستگاه تزریق پلاستیک دو صفحه ای ایزومی سری D1

کنترلر دستگاه تزریق پلاستیک نقشی حیاتی در عملکرد دستگاه دارد و بسیاری از ویژگی­‌ها مانند سرعت، دقت، سهولت تنظیم و پایداری کارکرد دستگاه به آن بستگی دارد. شرکت اتریشی KEBA به عنوان معتبرترین سازنده کنترلر دستگاه تزریق پلاستیک شهرتی جهانی دارد و همواره بر لبه فناوری در حال حرکت است. کنترلر KEBA مورد استفاده بر روی دستگاه‌های دو صفحه‌ای ایزومی از نوع Expandable است و از قابلیت افزایش تعداد ورودی و خروجی‌ها (I/O) برخوردار است. با استفاده از این ویژگی قادر خواهید بود تا در صورت نیاز تعداد زون‌های کنترل گرمای سیلندر را افزایش دهید و یا از شیرهای سکوئنس کنترل استفاده کنید. این کنترلر به صورت اختصاصی برای دستگاه‌های تزریق پلاستیک 2 صفحه‌ای طراحی شده است.

سیستم کنترل  KEBA ویژه دستگاه تزریق پلاستیک دو صفحه‌ای ایزومی سری D1

  • رابط گرافیکی ساده و کاربرپسند به زبان فارسی
  • پردازنده 2 هسته‌­ای با سرعت پردازش فوق العاده
  • طراحی ویژه و سازگاری کامل با دستگاه دو صفحه­‌ای
  • قابلیت ذخیره‌سازی تنظیمات برای قالب­‌های متعدد
  • دارای پورت USB
  • صفحه نمایش 12 اینچی با رزولوشن بالا
  • سری Expandable با قابلیت توسعه تعداد ورودی و خروجی‌ها (I/O) برای کاربردهای ویژه
کنترلر دستگاه تزریق پلاستیک ایزومی
کنترلر دستگاه تزریق پلاستیک ایزومی
واحد تزریق

واحد تزریق دستگاه تزریق پلاستیک دو صفحه ای ایزومی سری D1

واحد تزریق دستگاه تزریق پلاستیک وظیفه ذوب، اختلاط و تزریق مواد و افزودنی­‌ها به درون قالب را بر عهده دارد. بسیاری از مشکلات مانند عدم یکنواختی رنگ قطعه، طولانی شدن زمان بارگیری، پر نشدن قالب، و خرابی زود هنگام جک‌های تزریق در اثر طراحی نادرست و ایرادات واحد تزریق ناشی می‌­شوند. کالسکه تزریق در دستگاه‌های ایزومی طراحی منحصر‌به‌فردی دارد و بر روی لینیر‌گاید حرکت می‌کند، علاوه بر این کیفیت چدن مورد استفاده و ماشین­‌کاری بسیار دقیق آن باعث حرکت موازی و یکنواخت جک‌های تزریق می‌­شود. این ویژگی در کنار استفاده از هیدروموتور پر قدرت، بازدهی بارگیری و تزریق را افزایش داده و عمر طولانی­ سیلندر و ماردون را به همراه دارد.

واحد تزریق با طراحی اختصاصی ایزومی

  • تکرار‌پذیری وزن تزریق با دقت 3%
  • تکرارپذیری وزن بارگیری مواد با دقت 0.5%
  • سیستم کنترل PID دمای سیلندر با دقت 0.5 درجه سانتی‌گراد
  • مجهز به هیدروموتور DANDUN و POCLAIN فرانسه
  • دارای لینیر‌گاید برای حرکت دقیق و کم‌اصطکاک
  • کالسکه مستحکم از جنس چدن داکتیل
  • قابلیت تنظیم دمای سیلندر و فشار با اتوکشی در 10 استیج متفاوت
  • ماردون دوگام نیتراته از جنس 38CrMoAl
معرفی دستگاه

دستگاه تزریق پلاستیک دو صفحه ای ایزومی سری D1:

دستگاه تزریق پلاستیک دو صفحه ای ایزومی سری D1، از دیدگاه تناژ یا نیروی گیره، از تنوع بی‌نظیری برخوردار است. دستگاه تزریق پلاستیک دوصفحه‌ای ایزومی در انواع گوناگون تناژ، از نیمه سنگین (500 تن)، تا دستگاه‌های فوق سنگین، تولید می‌شود. یادآور می‌شود که دستگاه تزریق پلاستیک 8500 تن سری D1 ایزومی، اکنون رکورددار بزرگترین دستگاه تزریق پلاستیک ساخته شده در جهان است. طراحی دستگاه‌های دو صفحه‌­ای ایزومی توسط تیمی متشکل از 200 مهندس آلمانی و در شهر آخن کشور آلمان انجام شده است. قطعات اصلی مورد استفاده در ساخت این دستگاه‌ها از میان با کیفیت‌ترین و برترین برندهای بین‌المللی انتخاب شده‌­اند، برای نمونه شیرهای هیدرولیک REXROTH آلمان و YUKEN ژاپن، کنترلر KEBA اتریش، پمپ REXROTH آلمان یا SUMITOMO  ژاپن، سروو موتور و درایو PHASE ایتالیا، قطعات آب‌بندی SKF سوئد و خط­‌کش‌­های اولتراسونیک GERMANJET تعدادی از قطعات مهم دستگاه تزریق پلاستیک دو صفحه‌ای ایزومی به شمار می‌روند. دستگاه­‌های تزریق پلاستیک 2 صفحه­‌ای از نیروی مستقیم هیدرولیکی برای تامین نیروی قفل استفاده می‌کنند، از این رو کنترل و توزیع نیروی قفل گیره در این دستگاه‌ها، با دقت و یکنواختی فوق العاده‌ای انجام می‌شود. این دستگاه‌ها در مقایسه با دستگاه‌­های تزریق 3 صفحه‌­ای از مزایای مهمی مانند سرعت بیشتر، دقت بیشتر، کورس حرکت گیره بالاتر، اشغال فضای کمتر، توزیع یکنواخت نیروی قفل قالب و سیستم حفاظت از قالب بسیار حساس برخوردارند.

کاربردهای دستگاه تزریق پلاستیک دو صفحه ای ایزومی سری D1:

  • تولید انواع لوازم خانگی
  • تولید انواع قطعات خودرو
  • تولید قطعات و بدنه یخچال
  • تولید سپر خودرو
  • تولید داشبورد خودرو
  • تولید صندلی پلاستیکی
  • تولید مبلمان شهری
  • تولید سطل زباله شهری
  • تولید قطعات پلاستیکی با عمق زیاد
  • تولید پالت پلاستیکی

مشاوره رایگان خرید دستگاه تزریق پلاستیک!

16 دیدگاه برای دستگاه تزریق پلاستیک دو صفحه ای ایزومی سری D1

  1. ناصر خانی

    سلام و عرض ادب، لطفا تفاوت دستگاه اینورتر و دستگاه تزریق سروو رو توضیح بدید. شرایط فروش ویژه و اقساطی دستگاه تزریق پلاستیک رو هم میخواستم.

    • Amir Ferast

      با درود و سپاس. دستگاه تزریق پلاستیک سروو از یک موتور سروو به عنوان محرک پمپ هیدرولیک استفاده می کند و می تواند بر اساس تقاضای مورد نیاز سرعت و گشتاور خود را کنترل کند. دستگاه های سروو راندمان، دقت و تکرارپذیری بسیار بالایی دارند و مصرف انرژی در آنها پایین است.
      دستگاه تزریق پلاستیک اینورتر، از یک موتور القایی AC با تعداد دور ثابت استفاده می کند که با کمک اینورتر تا اندازه قابلیت کنترل پذیری آن افزایش یافته است. اینورتر یک دستگاه الکترونیکی است که فرکانس و ولتاژ ثابت برق ورودی را به فرکانس و ولتاژ متغیر تبدیل می کند و امکان کنترل دقیق سرعت و مصرف انرژی موتور را فراهم می کند.
      دستگاه های تزریق پلاستیک دارای اینورتر در مقایسه با دستگاه های موتور القایی سرعت ثابت، درجاتی از بهبود بهره‌وری انرژی را ارائه می‌کنند، زیرا سرعت موتور را می‌توان برای مطابقت با بار مورد نیاز تنظیم کرد. با این حال، در مقایسه با دستگاه های سروو، سطح دقت و پاسخگویی پایین تری دارند و برای تولید قطعات دقیق مناسب نیستند.
