واحد گیره دستگاه تزریق پلاستیک عمودی ایزومی

واحد گیره دستگاه تزریق پلاستیک عمودی ایزومی در دو نوع تایبار دار و بدون تایبار (سی-فریم) تولید می­شود و هر یک از آنها دارای انواع مختلف میز شامل میز ثابت، میز کشویی یک طرفه، میز کشویی دو طرفه و میز گردان می­باشند. گیره دستگاه­های تزریق عمودی به صورت هیدرولیکی کار می­کند و مکانیزم تاگل و بازوهای گیره در دستگاه تزریق عمودی حذف شده است، به همین دلیل این گیره­ها بسیار دقیق و برای تولید قطعات پلاستیکی کوچک و دقیق بسیار مناسب هستند. طراحی ارگونومیک گیره در دستگاه­های تزریق عمودی ایزومی باعث سهولت اینسرت گذاری توسط اپراتور می­شود. با حذف تایبار در دستگاه­ تزریق عمودی سی-فریم ایزومی، اینسرت گذاری و برداشتن بسیار آسان شده و بیشترین کاربرد آنها در تولید قطعات پزشکی، انواع دو شاخه برق، کانکتور و فیش USB است.

واحد گیره دستگاه تزریق عمودی

• طراحی ارگونومیک
• دسترسی آسان برای اینسرت گذاری
• قابلیت نصب انواع ربات­های Pick and Place
• تنوع میز در انواع ثابت، کشویی و گردان
• حرکت دقیق و روان

واحد کنترل دستگاه تزریق پلاستیک ایزومی

کنترلر دستگاه تزریق پلاستیک عمودی ایزومی توسط شرکت Mirle تایوان ساخته می­شود. برند Mirle یکی از معتبرترین سازندگان کنترلر دستگاه تزریق پلاستیک در جهان است و کنترلرهای MH6117/MH9118 را به طور اختصاصی برای دستگاه­های تزریق پلاستیک عمودی طراحی کرده است. یکی از ویژگی­های کنترلر دستگاه تزریق عمودی ایزومی، استفاده از پردازنده مجزا برای HMI یا نمایشگر دستگاه است که باعث افزایش سرعت پردازش داده می‌شود.

سیستم کنترل ارتقاء یافته KEBA

• رابط گرافیکی ساده و کاربر پسند به زبان فارسی
• پردازنده گرافیکی مجزا با فرکانس 140 مگا هرتز
• اسکن داده­ در هر 1 میلی ثانیه
• قابلیت ذخیره سازی تنظیمات برای 100 دست قالب­
• دارای پورت USB
• صفحه نمایش 8 اینچی با رزولوشن بالا



واحد تزریق دستگاه تزریق پلاستیک عمودی ایزومی

واحد تزریق دستگاه تزریق پلاستیک در دستگاه­های عمودی ایزومی به دو صورت افقی و عمودی (هم راستا با گیره) است که هر کدام از آنها کاربرد خاص خود را دارند. دستگاه عمود تزریق با واحد تزریق عمودی (هم راستا با گیره)، محور تزریق با جهت باز و بسته شدن گیره یکی است اما در تزریق افقی، محور تزریق عمود بر جهت حرکت گیره است که باعث کاهش قابل توجه ارتفاع دستگاه تزریق پلاستیک عمودی می­شود. واحد تزریق در دستگاه­های تزریق عمودی سی-فریم ایزومی از نوع افقی است و به همین دلیل برای فضاهایی با سقف کوتاه مانند اتاق تمیز بسیار مناسب هستند.

واحد تزریق دستگاه تزریق عمودی

• واحد تزریق متنوع به صورت افقی یا عمودی
• دقت وزن تزریق تا 0.5 درصد
• سیستم کنترل PID دمای سیلندر با دقت 1 درجه سانتی گراد

معرفی دستگاه تزریق پلاستیک عمودی ایزومی :

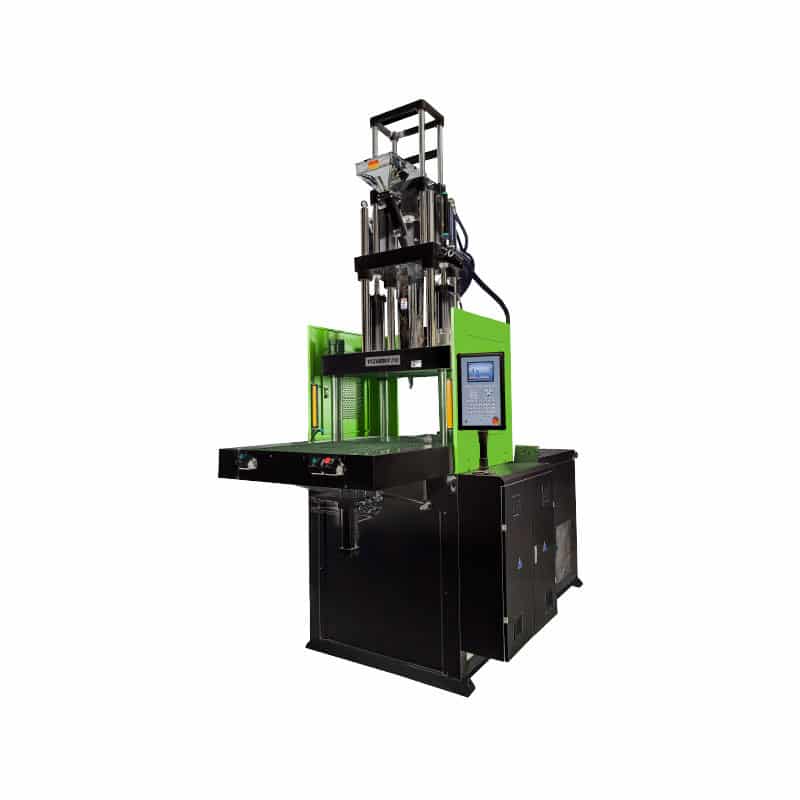

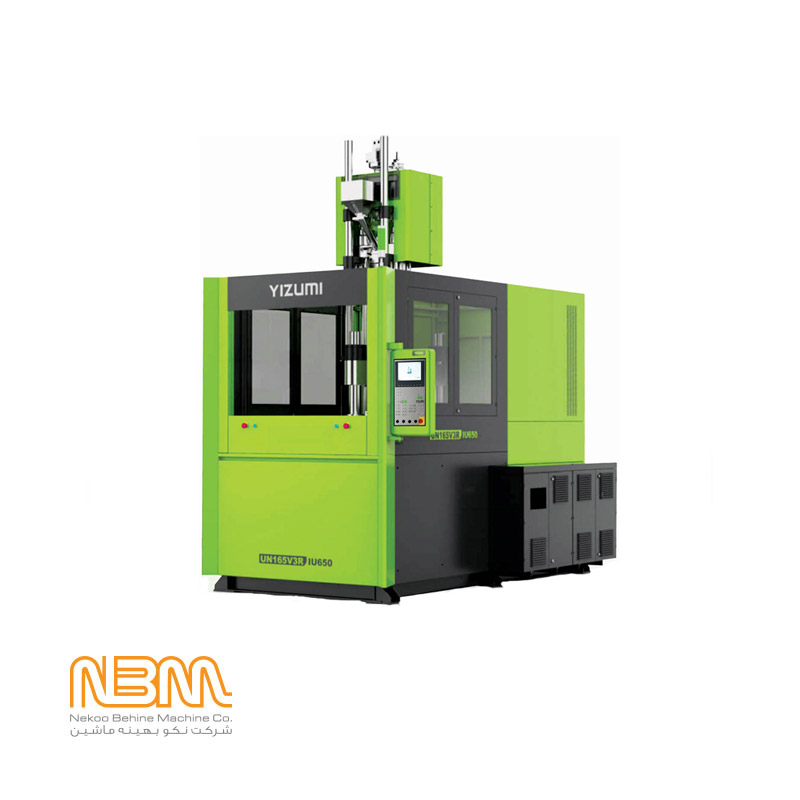

دستگاه­های تزریق پلاستیک عمودی ایزومی، در دسته دستگاه­های تزریق کوچک و سبک قرار گرفته و در انواع مختلف شامل میز ثابت، میز کشویی یک طرفه، میز کشویی دو طرفه، میز گردان و سی-فریم تولید می­شوند. جهت باز و بسته شدن گیره در این دستگاه­ها عمود بر سطح زمین است، به همین دلیل نیروی جاذبه زمین باعث ثابت ماندن قطعات اینسرت گذاری شده درون قالب می­شود. این مزیت باعث شده تا دستگاه­های تزریق عمودی یا ایستاده به بهترین انتخاب برای تولید قطعات الکترونیکی و قطعات خودرو دارای قطعات کاشتنی یا اینسرت تبدیل شوند. کاربردهای دستگاه تزریق پلاستیک عمودی ایزومی، سری VM:

• تولید قطعات اینسرت دار
• تولید مسواک
• تولید بدنه لامپ LED
• تولید قطعات خودرو
• تولید لوازم برقی
• تولید قطعات پلاستیکی 2 رنگ
• تولید قطعات اینسرت دار
• تولید انواع سوکت
• تولید انواع سر سیم
• تولید فلش مموری و فیش USB
• تولید دو شاخه برق
• تولید انواع کانکتور
• تولید دسته چاقو و کاردک تیغی
