دستگاه تزریق پلاستیک پیستونی ایزومی سری M

مشخصات کلی دستگاه

  • کلاس دستگاه: تزریق پیستونی یا پلانجری (Plunger Type)
  • سیستم قدرت: هیدرولیکی – سروو موتور نسل سوم
  • کنترلر: KEBA (اتریش)
  • نیروی گیره: 2800-400 تن
  • وزن تزریق: تا 105 کیلوگرم (PS)
  • کاربرد: تولید قطعات پلاستیکی سنگین، تو پر و جداره ضخیم
  • خدمات پس از فروش به سراسر کشور
  • پاسخگویی 24 ساعته و خدمات سریع
  • تامین قطعات و لوازم یدکی اصلی
  • آموزش تخصصی به مشتریان
  • بیش از دو دهه تجربه در صنعت
  • مشاوره 0 تا 100 خطوط تزریق پلاستیک
واحد گیره

واحد گیره دستگاه تزریق پلاستیک ایزومی

واحد گیره دستگاه تزریق پلاستیک وظیفه تامین نیروی قفل به منظور جلوگیری از باز شدن قالب و سرریز مواد از حفره ­های قالب را بر عهده دارد. چنانچه نیروی گیره از مقدار مورد نیاز کمتر باشد، نیروی ناشی از فشار مواد باعث فاصله گرفتن صفحات قالب و تشکیل پلیسه (Flash) می­شود که یکی از مشکلات رایج در تزریق پلاستیک به شمار می­رود. دستگاه ­های سری M ایزومی دارای گیره­ای ساخته شده از چدن داکتیل با بالاترین کیفیت می­باشند که با استفاده از پیشرفته­ ترین ماشین­ آلات CNC ژاپنی و طی فرایندی بسیار دقیق ماشین­ کاری شده ­اند. علاوه بر این طراحی گیره دستگاه­های M توسط مهندسین تحقیق و توسعه ایزومی در کشور آلمان انجام گرفته است. متریال عالی، ماشین­کاری بی نقص و مهندسی آلمانی باعث شده است تا گیره دستگاه­ های تزریق پلاستیک ایزومی طول عمر فوق ­العاده و عملکردی استثنائی را به نمایش بگذارند. از دیگر ویژگی­ های واحد گیره در دستگاه­ های تزریق پیستونی سری M، می­توان به استفاده از شیرآلات REXROTH آلمان، خط ­کش­ های دیجیتال NOVOTECHNIK آلمان، سیستم روانکاری اتوماتیک HERG و قرار گرفتن صفحه متحرک بر روی کفشک مقاوم به سایش از جنس آلیاژ فسفر-برنز اشاره کرد که باعث افزایش دقت و روانی حرکت گیره و همچنین افزایش طول عمر اجزاء مکانیکی آن می­شود.

واحد گیره با مهندسی آلمانی

  • انجام تمامی مراحل طراحی و تست گیره در کشور آلمان
  • استفاده از قطعات هیدرولیکی و الکترونیکی ساخت آلمان
  • توزیع یکنواخت تنش بر روی صفحات گیره
  • سیستم روانکاری اتوماتیک
  • کفشک ضد سایش از جنس فسفر-برنز
  • تکرار پذیری موقعیت بازشو صفحه متحرک با دقت 2 میلی­متر
  • تکرار پذیری نیروی گیره با دقت 1%
واحد کنترل

واحد کنترل دستگاه تزریق پلاستیک پیستونی ایزومی

کنترلر دستگاه تزریق پلاستیک نقشی حیاتی در عملکرد دستگاه دارد و بسیاری از ویژگی­ها مانند سرعت، دقت، سهولت تنظیم و پایداری کارکرد دستگاه به آن بستگی دارد. شرکت اتریشی KEBA به عنوان معتبرترین سازنده کنترلر دستگاه تزریق پلاستیک شهرتی جهانی دارد و همواره بر لبه در حال حرکت است. کنترلر KEBA مورد استفاده بر روی دستگاه­های تزریق پلانجری ایزومی از نوع Expandable است و دارای قابلیت افزایش تعداد ورودی و خروجی­ها (I/O) می باشد. با استفاده از این ویژگی قادر خواهید بود تا در صورت نیاز تعداد زون­های کنترل گرمای سیلندر را افزایش دهید و یا از شیرهای سکوئنس کنترل استفاده کنید.

سیستم کنترل ارتقاء یافته KEBA

  • رابط گرافیکی ساده و کاربر پسند به زبان فارسی
  • سرعت پردازش بسیار بالا
  • قابلیت ذخیره سازی تنظیمات برای قالب­های متعدد
  • دارای پورت USB
  • صفحه نمایش 10 اینچی با رزولوشن بالا
  • سریExpandable با قابلیت توسعه تعداد ورودی و خروجی­ها (I/O) برای کاربردهای ویژه
واحد تزریق

واحد تزریق دستگاه تزریق پلاستیک ایزومی

واحد تزریق دستگاه تزریق پلاستیک پیستونی یا پلانجری، طراحی منحصر به فردی دارد. در این دستگاه­ها ماردون حرکت رفت و برگشتی ندارد و تنها در جای خود گردش می­­کند. با چرخش ماردون مواد اولیه در داخل سیلندر حرکت کرده و ذوب می­شوند، سپس از قسمت نازل به داخل یک جک یا پلانجر هیدرولیکی پر قدرت بارگیری می شوند. در مرحله تزریق ارتباط سیلندر و پلانجر توسط مکانیزمی مانند شیر یک طرفه قطع شده و با حرکت پیستون مواد به داخل قالب تزریق می­شوند. مهم ترین مزیت دستگاه تزریق پیستونی یا پلانجری قابلیت تزریق در حجم و وزن بسیار بالا است که برای تولید قطعات دارای گوشت و ضخامت زیاد ضرورت دارد. کنترل دمای بارگیری و تزریق در دستگاه تزریق پلانجری دقت بسیار زیادی دارد و تکرار پذیری این دستگاه بالاتر از دستگاه های عادی است. پیستون تزریق در دستگاه­های سری M ایزومی از نوع بای-متال یا Bi-Metallic است و از دو جنس فلز مختلف با قابلیت مقاومت به سایش فوق العاده و استحکام بی نظیر ساخته می شود که افزایش طول عمر قطعات واحد تزریق را به همراه دارد.

واحد تزریق با طراحی اختصاصی ایزومی

  • شات تزریق با وزن 5 تا 10 برابر دستگاه­های معمولی
  • پلانجر بای متال با طول عمر بسیار بالا
  • ماردون مخصوص دو گام با قابلیت میکس عالی
معرفی دستگاه

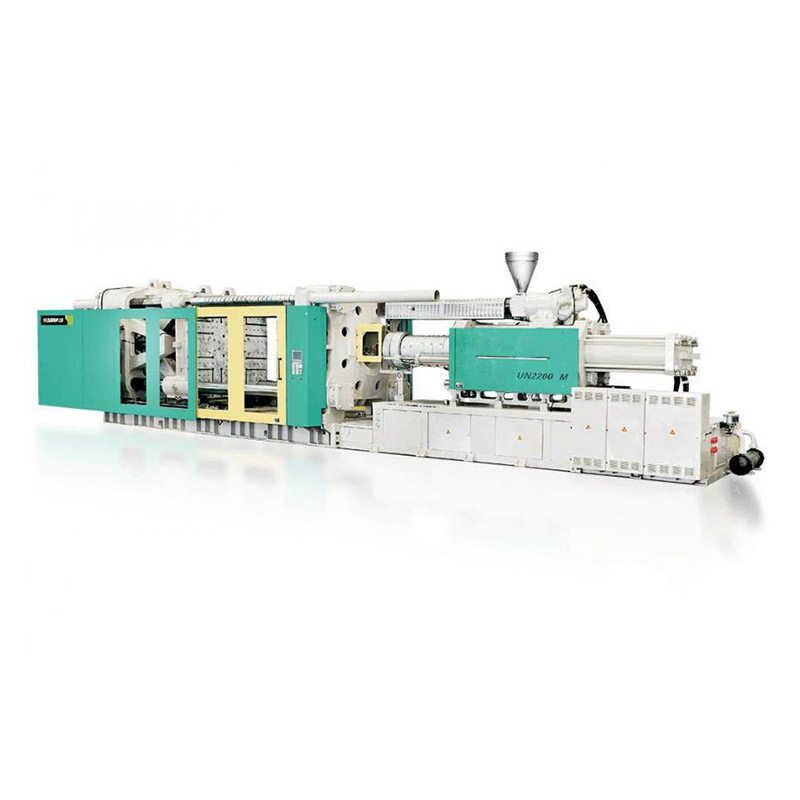

معرفی دستگاه تزریق پلاستیک پیستونی ایزومی سری M:

دستگاه­ های تزریق پلاستیک پیستونی یا پلانجری ایزومی، سری M یا Massive Shot از واحد تزریق با مکانیزم ویژه­ای بهره می­برند که با دستگاه های تزریق پلاستیک معمولی یا یونیورسال متفاوت است و مخصوص تولید قطعات پلاستیکی با وزن بالا طراحی شده است. قطعات پلاستیکی سنگین معمولاً توپر و یا دارای ضخامت زیاد می­باشند که نیازمند وزن شات بسیار بالا است، اما در مقابل به نیروی گیره زیادی نیاز ندارد. وزن شات تزریق دستگاه ­های تزریق پلاستیک پلانجری در مقایسه با یک دستگاه یونیورسال با تناژ هم اندازه، تا 10 برابر بیشتر است.
plunger-injection-molding
plunger-injection-molding
دستگاه ­های تزریق پلاستیک پیستونی ایزومی با بهره ­گیری از آخرین فناوری موتور و درایو سروو به همراه سیستم کنترل حلقه بسته (Closed-loop) دارای عملکردی دقیق و پایدار می­باشند. در ساخت این دستگاه­ ها از قطعات اصلی با برترین برندهای اروپایی مانند شیرآلات هیدرولیک REXROTH آلمان، کنترلر KEBA اتریش، پمپ ECKERLE آلمان، سروو موتور PHASE ایتالیا و خط­ کش­ های دیجیتال NOVOTECHNIK آلمان استفاده شده است.

کاربردهای دستگاه تزریق پلاستیک پیستونی ایزومی سری M:

  • تولید قطعات پلاستیکی سنگین
  • تولید قطعات پلاستیکی بزرگ و ضخیم
  • تولید اتصالات پلی اتیلن سایز بزرگ

مشاوره رایگان خرید دستگاه تزریق پلاستیک!
